一、現代電力電子技術發展闡述

1.1 電力電子在現代工業中的重要角色

電力電子技術作為門新興的交叉學科，在能源革命中扮演著重要角色，電力電子技術的應用必須要進行相應的充分準備才能將其優勢發揮到最大，否則該技術的潛能不能得到工程技術人員的深刻認識，或者預期的節能效果也可能會因?yàn)殄e(cuò)誤的參數設置而無法實現。

現代工業對電氣工程技術人員的專業素質提出越來越高的要求，電力電子專業人員不僅要具備扎實的理論知識、全面的計劃能力，還要掌握接線和參數設置等實踐技能。因此，面向技術應用的高等工程必須要強調實踐導向。

1.2 現代電氣傳動技術的開發和分析工具

為了應對技術變革帶來的挑戰，現代工業企業迫切需要高素質的工程技術人才，除了掌握扎實的專業知識，他們還要熟悉并掌握在工程技術中廣泛應用的高效工具的使用方法。在全球范圍內，Matlab?/ Simulink?編程語言已成為科學技術計算和仿真的行業標準。借助Matlab?/ Simulink?高級語言及其數值計算、可視化和編程等交互環境，驅動控制技術的開發周期得到大幅縮短。當前，電力電子技術的應用范圍正在不斷擴大。這些工業化的工具使用過程十分復雜，因此必須通過理論聯系實際的方式，特別是借助實驗系統和“半實物仿真”的實驗方式，進行系統地傳授和學習。在培養未來工程師的方面，全世界的高等院校都有義不容辭的責任。

1.3 基于模型開發MBD半實物仿真

研旭驅動控制器可通過編程接口實現自由編程。借助YXSPACE實驗系統可在Matlab?/Simulink?中實現復雜變速驅動的快速仿真，然后將生成的代碼程序?qū)懭腧?qū)動控制器中。在可變負載條件下，學生還可以使用拓展工具對系統進行復雜分析。Matlab?/Simulink?是高等院校廣泛使用的實驗和科研軟件，研旭電力電子實驗系統實現驅動硬件系統與該軟件的實時互動操作，為電力電子和驅動技術實驗教學和科研提供了一種新方式。

二、半實物新能源汽車V2G雙向充放電模擬系統

V2G是電動汽車往電網輸送能量的技術，對象是電動汽車蓄電池和電力網，是Vehicle-to-Grid的簡稱。V2G充電樁技術其核心理念即是：將處于停駛狀態的電動汽車當作移動式儲能裝置，在電網需求側響應，提供緊急供電和電網的穩定性，實現與電網的互動。

電動汽車V2G技術其核心思想就是利用大量電動汽車的儲能源作為電網和可再生能源的緩沖。汽車到電網技術正受到人們的廣泛關注，這是因?yàn)橥ㄟ^(guò)V2G，電網效率低以及可再生能源波動的問題不僅可以得到很大程度的緩解，還可以為電動車用戶創造收益。

使電動汽車實現V2G，需要在電網和汽車間配備雙向的智能充電器。此雙向充電器必須具有為電動汽車電池充電的功能，同時產生最小的電流諧波，也應具有根據調節向電網回饋能量的能力。

雙向充電器由濾波器、雙向DC-DC變換器以及雙向AC-DC變換器組成。當充電器工作于電池充電模式時，交流電首先通過濾波器濾除不期望的頻率分量，然后通過雙向AC-DC變換器將交流整流成直流。由于雙向AC-DC變換器的輸出電壓可能與直流儲能單元的電壓不匹配，還需要一個雙向DC-DC變換器來保證合適的充電電壓。當變換器工作于電池放電模式時，其過程則恰好相反。

三、V2G模擬系統組成：

?

?

1、直流充電樁回饋負載模擬器（動力電池模擬）

2、SP2000快速原型控制器（同時一控二）

3、雙向DC-AC變流器（充電樁交流側）

4、雙向DC-DC變流器（充電樁直流側）

5、配電、變壓器、負載等（可選配）

6、監控系統（選配，多臺聯動調度）

四、設備介紹：

4.1 ?YXDG-DCDZ直流充電樁回饋負載模擬器

產品概述：

YXDG-DCDZ直流充電樁回饋負載模擬器其直流輸出特性具有高精度及高動態響應特性，并具有雙向能量轉換功能，采用全數字控制，精度高，速度快，輸出調節范圍廣。外置國標充電機槍座，充電樁可與負載直接握手通訊，讀取收發相關數據及充電指令。負載模擬器能夠模擬各種動力電池的充放電特性。主要場合為電動汽車雙向充電機的測試和電池組充放電等。

?

產品特點：

1、外置國標充電機槍座，充電樁可與負載直接握手通訊，讀取收發相關數據及充電指令。

2、內置磷酸鐵鋰、鈷酸鋰、三元鋰、鎳氫電池等多種電池模擬特性曲線；

3、采用四象限控制技術，全功率內能量雙向流動，運行穩定可靠，節能高效；

4、直流電壓0-800V，電流0-40A，最大單機功率20kW；

5、內置高頻隔離變壓器+交直流濾波，輸入輸出電氣隔離；

6、能實現輸出的電壓范圍寬、精度高、動態響應快的特點；

7、DCDC側采用載波移相電路，使直流輸出側精度更高，紋波更?。?/p>

8、采用高速數字控制技術，輸出精度達到0.1%；

9、采用七寸組態屏操作，操作、顯示便捷；

10、較寬的輸出范圍，可適用不同類型設備測試；

11、采用模塊化設計，設備后期更新維護簡單；

12、支持多機并聯，最大功率500kW；

13、支持輸出過壓，過流短路保護功能、以及過溫度保護功能；

14、具備CAN通信接口和RS485接口，提供開放式MODBUS規約；

15、直流輸出ON/OFF開關。

?

4.2 ?YXSPACE快速原型控制器

?

?

YXSPACE產品系列能夠?qū)⒂脩粼O(shè)計的圖形化的高級語言編寫的控制算法（Simulink）轉換成DIDO、AIAO量，完成實際硬件控制。其基本控制框圖如下所示：

?

?

控制算法模型一般采用Matlab中的Simulink工具搭建，將模型中的接口與硬件驅動接口綁定后，再結合TI公司的CCS編譯工具產生可執行文件，下載至YXSPACE控制器中運行。

研旭YXSPACE-VIEW2000軟件主要用于配置YXSPACE控制器工作模式，同時可以實時監測控制過程中的各類運行量，包括采集量、中間控制變量等。YXSPACE-VIEW2000包括了6類組態控件，分別為遙控控件、遙信控件、遙調控件、遙測控件、示波器控件以及文字編輯控件等。用戶可以借助這些控件，直觀、方便的搭建監控界面，監控控制器內部運行的詳細信息。

?

YXSPACE獨特優點

l?采用目前市面成品常用的控制芯片作為CPU，其仿真結果針對實際研究更具有參考性；

l?在Matlab中設計的控制算法自動生成代碼，自動加載到實時目標機中運行，避免了繁瑣的編程和Debug工作；

l?使用門檻低，會Matlab仿真即可完成實驗測試工作，所有測試工作只需一人即可完成；

l?模型與硬件接口鏈接簡單，只需記住端口編號即可，更不用配置硬件各類細節，免去一切不必要的麻煩；

l?性價比高，在同等功能的前提下，YXSPACE成本更低；

l?具備自主編寫的驅動庫，可以直接導入到Simulink庫中，用戶可以直接在Matlab軟件中拖動相應的硬件元件庫，將模型中的數據直接與硬件對接，無需再花費時間去查詢硬件映射。8種庫文件，可適用于各種工程調試需求；

l?模型轉換文件的透明化，用戶可直接查看模型轉換后的源碼。

?

YXSPACE-VIEW2000軟件

?

研旭公司專門為SP2000研發了一套上位機監控軟件VIEW2000軟件。

VIEW2000軟件中包含控制器設置以及組態區。其中控制器設置界面共有4類控制器設置，包括仿真步長設置，DO控制源設置，QEP/CAP模式設置，PWM模塊設置。

?

組態區主要包括功能按鈕、組態控件、工作區等。

?

4.3 桌面型功率模塊YXPHM

?

YXPHM系列采用基于模型設計的理念，脫胎于研旭成熟產品光伏并網逆變器與風機變流器等成熟產品，又結合了研旭多年的模塊化組件與開放式平臺研發經驗，對該拓?fù)浣Y(jié)構與驅動電路、傳感器電路、信號處理電路進一步集成，同時提供實際控制器接口、快速原型控制器結構與實際控制器模塊，為用戶提供性價比更好的模塊化產品。

YXPHM多功能桌面型電力電子功率轉換平臺，采用積木式搭建形式，將功率轉換電路中的電感，電容，功率開關等器件方便的組合在一起，形成電力電子積木PEBB（Power Electronics Building Block）。

?

開發平臺包括硬件部分、軟件驅動，是針對高校開展電力電子技術研究推出的一種開放式的二次開發教學科研平臺。該平臺在硬件上采用分體化設計，控制板、采集板、功率板、電容板等模塊化，外殼采用透明的亞克力板材，美觀實用，用戶可以方便觀察內部的硬件結構。同時頂蓋可以打開，方便進行相關信號的測量。

?

主要功能

1、模塊拓展：采用模塊化設計，用戶可以定制所需要的拓?fù)洌峁╅_(kāi)源軟件模塊，用戶可進行二次開發?？蛇M(jìn)行多種拓?fù)涠ㄖ疲?/p>

2、開放設計：開放給用戶硬件原理圖、硬件設計說明以及軟件模塊如底層驅動，控制算法等。

3、安全穩定：設計了健全的保護機制，軟件方面有過壓保護、欠壓保護、過流速斷保護、IGBT過熱保護、通訊保護等；硬件方面有短路保護、IGBT過流保護等。

4、半實物仿真：方便與研旭YXspace控制器、NI控制器、RT-LAB控制器、dSPACE控制器等數字實時仿真器對接，可提供相應的數字轉接板，免去客戶硬件設計之憂。

?

功能拓?fù)涫纠?/span>

?

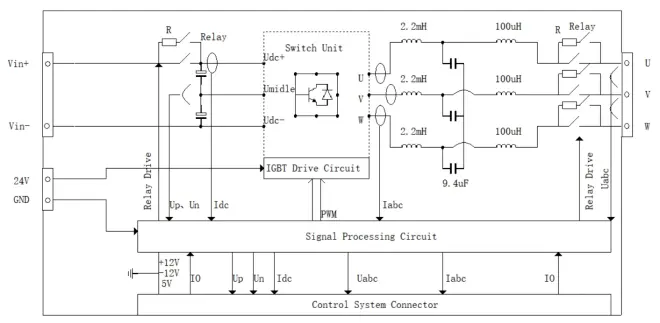

圖為接線面板：主控CPU采用目前流行的DSP，型號為TI公司的TMS320F28335，其32位浮點處理能力，非常適用于變流器控制場合。通過傳感器分別采集三相交流電流、三相交流電壓、直流側電壓、電流以及溫度等信息送給DSP，然后DSP經過特定的算法，輸出PWM調制波控制開關器件，從而可以實現直流變交流或者交流變直流能量雙向流動。除此之外，信號處理電路還預留的外部控制器接口，方便對接RCP控制器，如DSPACE、RT-LAB、SPEEDGOAT、PLEX、YXSPACE等。

?

圖為實物圖片，采用亞格力材料封裝?？梢云椒旁谧雷由厦?，故稱作桌面型功率模塊。

?

4.4、控制算法及模型

提供與此項目配套的Simulink仿真模型，該模型可以直接驅動功率硬件電路，實現功率變換。仿真模型需開放，用戶可以直接在此基礎上進行修改，便于二次開發。

配備相應的Matlab離線仿真算法模型一套，供用戶進行基于模型的算法優化設計。

?

?

4.5 開源資料

1、提供變流器電路板硬件原理圖：控制板，電源板，信號板，電容板，驅動板；

2、開放控制板的debug接口，客戶可以燒寫自己的程序；

3、開放變流器源代碼代碼（選配），包括但不限于程序主框架、硬件驅動功能、硬件配置功能、通訊功能、保護功能、編碼器功能、采樣功能、濾波函數、FOC控制算法等。（選配）

4、提供變流器的simulink算法模型，控制模型完全開放且可修改，用戶可直接使用。

4.6 調度監控系統

調度監控系統是V2G系統的神經中樞和能量管理中心，系統利用物聯網技術構建傳感測控網絡，對智能微網各種類設備運行、環境狀態及人員管理進行綜合的信息感知，監控各節點的運行信息，集成系統發電和儲能監控、供電監控、計費管理等功能。同時接收調度中心下發的調度指令，并根據當前各節點的運行信息合理的分配調度指令。

?

系統特點

系統覆蓋發電、儲能、能量轉換、供配電及整體調度的各個環節，實現全方位的監測監控管理，保障微網各環節安全可靠運行。

監控系統是整個軟件系統的基礎平臺，通過對各回路智能設備的數據采集，實現對系統運行狀態的監視與控制。

監控系統全面遵循國際標準，采用面向?qū)ο蟆⒔M件化分層、分布設計思想。系統軟件結構從邏輯上分為三層：

數據接口層：數據接口專門用于數據采集和協議轉換。

數據處理層：包括實時數據庫環境、事件服務器環境、計算環境、歷史數據環境、校時服務器環境等。

數據應用層：包括數據展現功能，同時包含基于此數據開發的眾多通用或擴展應用模塊，比如負荷預測、功率分析等。

?

4.7 算例DEMO

1、模擬電動車充電實驗（AC-DC-DC整流）

2、模擬電動車放電實驗（DC-DC-AC逆變）

3、基于V2G技術的實時調度策略

?
