前言

盤位：5個3.5寸盤位，4個2.5寸盤位，其中S1槽和S2槽支持U.2 NVMe SSD或者SATA SSD
SoC：AMD Ryzen V1500B，擁有16條PCIe3.0，14nm工藝，12-25W TDP，四核心八線程，主頻為2.2GHz。沒有集成GPU
2.5GbE芯片：Intel i225V，支持速率2.5G/1G/100Mbps
10GbE芯片：Marvell AQC107，支持速率10G/5G/2.5G/1G/100Mbps
內存：單根Transcend 8GB DDR4 2666 SO-DIMM，最高支持?jǐn)U展至雙通道64GB內存
FLASH：5GB，用于存放采用ZFS文件系統的QuTS hero操作系統
PCIe轉SATA芯片：ASM1164和ASM1166，其中ASM1164負責S1—S4槽四個2.5寸SATA硬盤，ASM1166負責1—5槽五個3.5寸SATA硬盤
U.2：當S1槽和S2槽使用U.2 NVMe SSD時，可以不經過ASM1164，直通SoC

▲TS-h973ax芯片拓?fù)鋱D

▲TS-h973AX搭載AMD Ryzen V1500B四核心處理器，內建10GbE與2.5GbE高速網絡端口，混合式的硬盤配置提供5個3.5英寸SATA 6Gbps硬盤槽、2個2.5英寸U.2 NVMe SSD專用端口 (Slot 1 & 2 同時支持U.2 NVMe或SATA SSD) 與2個2.5英寸SATA 6Gbps SSD專用端口，可啟用SSD快取大幅提升IOPS效能以滿足密集存取應用需求

▲產品規格


開箱

▲TS-h973ax采用牛皮紙盒子包裝，QNAP一貫的風格。正面張貼了NAS的型號和規格

▲包裝盒內填充有泡棉，上層是附件和說明書，下層固定在泡棉中的是TS-h973ax NAS本體

▲電源適配器采用12V 20A的輸出規格

▲國標電源線一根

▲藍色CAT6A屏蔽網線一根

▲全家福一張。分別是TS-h973ax NAS、PWR-ADAPTER-120W-A01電源適配器、電源線一根、網線一根、快速安裝手冊、32顆十字螺絲 (適合3.5寸硬盤) 、24顆十字螺絲 (適合2.5寸硬盤)、2個硬盤槽鑰匙


外觀

▲TS-h973ax正面有9個盤位，5個3.5寸硬盤位和4個2.5寸硬盤槽，每個硬盤槽都帶有鎖止旋鈕，可以使用附贈的硬盤槽鑰匙對其進行操作。NAS尺寸（高x寬x深）為182.65×224.6×224.1mm

▲左側從上往下分別是電源按鈕，復制按鈕和一個USB 3.2 Gen 2 10Gbps Type-A接口。使用時，將U盤插入U(xiǎn)SB 3.2接口，再按一下復制按鈕，就可以將U盤中的數據上傳到NAS中，非常方便

▲側面和留有散熱孔，有利于NAS的散熱

▲頂部貼有云鑰安裝的教程，右下角標識了這臺NAS的型號，以及內置的AMD Ryzen V1500B四核CPU

▲底部銘牌

▲背部IO接口一覽

A. USB 3.2 Gen 2 Type-C端口（10Gbps）
B. USB 3.2 Gen 2 Type-A端口（10Gbps）
C. 2.5GbE端口 x2
D. 10GbE端口
E. 重置按鈕
F. 電源輸入插孔
G. Kensington 安全鎖孔
H. 14cm風扇


硬盤

▲測試使用HDD是西數WD4003FFBX 4TB，屬于WD Red Pro系列，SSD是西數的SA500 500GB

▲WD Red Pro專為處理24×7全天候環境中的高強度工作負載而設計，是存檔和共享以及在擴展操作系統（例如ZFS或其他文件系統）上進行 RAID 陣列重建的理想選擇

▲西數WD4003FFBX 4TB，采用CMR技術，7200RPM，緩存是256MB

▲背面一覽。PCB板通過螺絲固定在盤體上

▲拆下PCB主板，PCB主板與盤體電路采用公母座互聯，之間有一層泡棉作為緩沖

▲PCB主板正面一覽。NT5CC128M16IP-DI，DRAM緩存，大小為256MB，來自南亞；主控為TTT3KR3310，制造廠商是AVAGO；PCB左下方和右上方各有一顆RV傳感器

▲為TS-h973ax選擇的SATA SSD是WD Red SA500 500GB

▲WD Red SA500 500GB SATA SSD具有卓越的耐久度，可處理NAS系統所需的繁重讀寫負載，能帶來24×7全天候運行環境所需的可靠性

▲U.2 NVMe SSD選用的是Intel P4420 7.68T

▲如果手頭沒有U.2 NVMe SSD的話可以使用QNAP的QDA-UMP（官網鏈接）轉接盒來實現，QDA-UMP 轉接盒可容納1個M.2 PCIe 3.0 x4 NVMe SSD，并安裝于 2.5寸SFF-8639接口U.2 PCIe 3.0 x4 NVMe固態硬盤槽中

▲將硬盤裝上TS-h973ax，由于NAS系統要一直保持運行，因此可靠的硬盤至關重要


固件

▲TS-h973ax支持安裝QTS和QTS Hero系統，在NAS沒有安裝硬盤啟動時，在向?qū)ы撁婵梢赃x擇

▲QTS和QTS Hero系統之間的區別

▲控制臺中可以很清晰的看到當前的系統版本

▲儲存空間——磁盤中可以查看當前安裝的硬盤信息

▲QTS Hero系統采用了ZFS文件系統，存儲池這邊只能創建存儲池，無法新加卷了

創建儲存池向?qū)е袆?chuàng)建RAID類型，這里多出來兩個新的RAID 模式——Triple Mirror 和 RAID-TP

由于文件系統不同，所以 RAID 類型其實也是有所變化的
RAID 0 : 在ZFS存儲池中，稱為Stripe
RAID 1：在ZFS存儲池中，稱為Mirror
RAID 5：在ZFS存儲池中，稱為RAID Z1（RAID Z是ZFS提供的數據冗余方式，ZFS提供三種冗余級別，稱為RAID Z，其中RAID Z之后的數字表示每個存儲池可丟失多少個磁盤而不丟失數據）
RAID 6：在ZFS存儲池中，稱為RAID Z2

RAID-TP：在ZFS存儲池中，稱為RAID Z3（是ZFS文件系統獨有的，三重奇偶校驗，當至少有五個磁盤可用時，可以選擇RAID-TP。它可針對三個磁盤出現故障提供保護，RAID-TP提供的磁盤故障保護能力高于普通的RAID 6）
Triple Mirror：犧牲總存儲空間的三分之二。當選定磁盤數是三的倍數時，可以選擇Triple Mirror 。在每個由三個磁盤構成的組中﹐每個磁盤所包含的數據均相同。您將失去總存儲空間的三分之二﹐以換取極佳的磁盤故障保護能力

▲ZFS文件系統下的RAID 0，硬盤間是一個條帶化（Stripe）關系，不再是最小磁盤容量 X 磁盤數量

▲重復數據刪除是一種用于刪除重復數據的技術。重復數據刪除減少了存儲文件所需的空間，減少文件傳輸?shù)捏w積。在線數據重復刪除需至少16 GB內存，并且這個數據重復刪除是實時的

▲創建共享文件夾

▲ZFS文件系統下的共享文件夾容量最大可以達到1PB

▲由于我手里這臺TS-h973ax只配備的8GB內存，所以重復數據刪除功能不能使用，這里僅使用壓縮功能（讓大檔變小檔，節省存儲空間占用）

▲對共享文件夾進行管理

▲ZIL（Copy-on-Write）同步I/O模式有標準、始終和從不三種模式，這里推薦使用標準模式。ZIL同步I/O即使斷電恢復后服務也能繼續。QuTS hero系統的壓縮系統默認配置為LZ4壓縮（LZ4 是一種無損數據壓縮算法，可提供極快的壓縮和解壓縮速度，是商用領域中所需100 MB/s 以上的高速傳輸存儲里，能夠提供低延遲、高IO量的壓縮選擇）

▲通過10GbE口將文件上傳到共享文件夾，傳輸速度在800MB/s左右，因?yàn)橐竭M(jìn)行壓縮，這個速度還是不錯的

▲數據壓縮后，占用空間減少

性能測試

1. 4塊WD4003FFBX 4TB組建RAID 5

▲通過2.5GbE端口向NAS中上傳文檔，此時TS-h973ax的寫入速度在276MB/s左右

▲通過2.5GbE端口從NAS中取回文檔，此時TS-h973ax的讀取速度在280MB/s左右

▲掛載ISCSI儲存后，使用2.5GbE端口的CrystalDiskMark測試

▲通過10GbE端口向NAS中上傳文檔，此時TS-h973ax的寫入速度在798MB/s左右

▲通過10GbE端口從NAS中取回文檔，此時TS-h973ax的讀取速度在1.09GB/s左右

▲掛載ISCSI儲存后，使用10GbE端口的CrystalDiskMark測試


2. 4塊WD4003FFBX 4TB組建RAID 5 + 2塊SA500 500GB組建RAID 1作為讀寫緩存

▲通過2.5GbE端口向NAS中上傳文檔，此時TS-h973ax的寫入速度在244MB/s左右

▲通過2.5GbE端口從NAS中取回文檔，此時TS-h973ax的讀取速度在282MB/s左右

▲掛載ISCSI儲存后，使用2.5GbE端口的CrystalDiskMark測試

▲通過10GbE端口向NAS中上傳文檔，此時TS-h973ax的寫入速度在245MB/s左右

▲通過10GbE端口從NAS中取回文檔，此時TS-h973ax的讀取速度在1.08GB/s左右

▲掛載ISCSI儲存后，使用10GbE端口的CrystalDiskMark測試


3. 4塊WD4003FFBX 4TB組建RAID 5 + 2塊Intel P4420 7.68T組建RAID 1作為讀寫緩存

▲本次評測的TS-h973ax搭載的是8GB內存，提示內存容量不夠，無法測試。如果是32GB版本，就不會出現這種問題


4. 2塊Intel P4420 7.68T組建RAID 1

▲通過2.5GbE端口向NAS中上傳文檔，此時TS-h973ax的寫入速度在283MB/s左右

▲通過2.5GbE端口從NAS中取回文檔，此時TS-h973ax的讀取速度在279MB/s左右

▲掛載ISCSI儲存后，使用2.5GbE端口的CrystalDiskMark測試

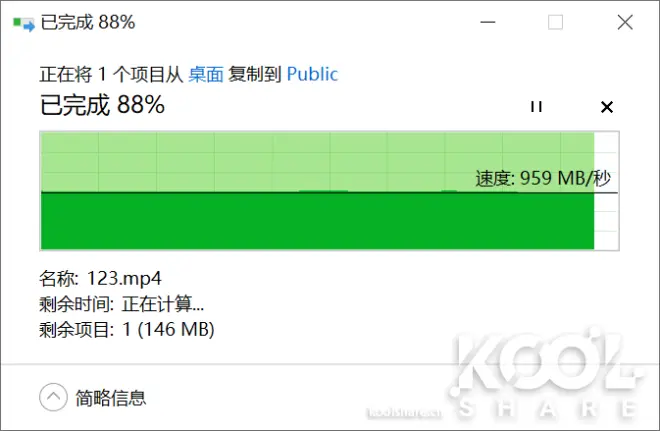

▲通過10GbE端口向NAS中上傳文檔，此時TS-h973ax的寫入速度在959MB/s左右

▲通過10GbE端口從NAS中取回文檔，此時TS-h973ax的讀取速度在1.08GB/s左右

▲掛載ISCSI儲存后，使用10GbE端口的CrystalDiskMark測試


5. 2塊SA500 500G組建RAID 1

▲通過2.5GbE端口向NAS中上傳文檔，此時TS-h973ax的寫入速度在283MB/s左右

▲通過2.5GbE端口從NAS中取回文檔，此時TS-h973ax的讀取速度在279MB/s左右

▲掛載ISCSI儲存后，使用2.5GbE端口的CrystalDiskMark測試

▲通過10GbE端口向NAS中上傳文檔，此時TS-h973ax的寫入速度在959MB/s左右

▲通過10GbE端口從NAS中取回文檔，此時TS-h973ax的讀取速度在1.08GB/s左右

▲掛載ISCSI儲存后，使用10GbE端口的CrystalDiskMark測試


5. 2塊SA500 500G組建RAID 1

▲通過2.5GbE端口向NAS中上傳文檔，此時TS-h973ax的寫入速度在283MB/s左右

▲通過2.5GbE端口從NAS中取回文檔，此時TS-h973ax的讀取速度在280MB/s左右

▲掛載ISCSI儲存后，使用2.5GbE端口的CrystalDiskMark測試

▲通過10GbE端口向NAS中上傳文檔，此時TS-h973ax的寫入速度在257MB/s左右

▲通過10GbE端口從NAS中取回文檔，此時TS-h973ax的讀取速度在1.09GB/s左右

▲掛載ISCSI儲存后，使用10GbE端口的CrystalDiskMark測試


功耗測試

測試使用4塊WD4003FFBX 4TB，2塊WD SA500 500GB和兩塊Intel P4420 7.68T

▲QNAP TS-h973ax休眠時功耗為18.5W左右

▲QNAP TS-h973ax使用2.5GbE端口正常運行時功耗為52.7W左右

▲QNAP TS-h973ax使用2.5GbE端口上傳文檔時功耗為70.7W左右

▲QNAP TS-h973ax使用10GbE端口正常運行時功耗為55.1W左右

▲QNAP TS-h973ax使用10GbE端口上傳文檔時功耗為74.4W左右


溫度測試

▲環境溫度在25.9度左右，濕度在74.1%左右

▲NAS運行1個小時左右，NAS風扇策略為智能常態

▲此時四塊HDD和四塊SSD的溫度，CPU溫度以及系統溫度一覽

▲SSD 3的測得溫度在31.5度左右

▲SSD 4的測得溫度在33度左右

▲SSD 1的測得溫度在43.8度左右

▲SSD 2的測得溫度在44.2度左右

▲HDD 4的測得溫度在37.7度左右

▲HDD 3的測得溫度在38度左右

▲HDD 2的測得溫度在38.1度左右

▲HDD 1的測得溫度在40度左右

▲CPU散熱片測得溫度在50.7度左右

▲此時電源適配器溫度在38度左右


噪音測試

▲環境噪音在35.7dB左右

▲系統風扇轉速設為1%時，NAS噪音為42.6dB左右

▲系統風扇轉速設為25%時，NAS噪音為51.9dB左右

▲系統風扇轉速設為50%時，NAS噪音為57.5dB左右

▲系統風扇轉速設為75%時，NAS噪音為61.9dB左右

▲系統風扇轉速設為100%時，NAS噪音為66.9dB左右

▲NAS正常作業時，噪音為43.1dB左右


總結

▲TS-h973ax延續了QNAP 9盤位NAS的經典外形設計，并對硬盤槽進行了重新設計，帶來了更穩固的鎖止方式。TS-h973ax搭載的QTS Hero系統整合了強大的128位ZFS文件系統，集結超靈活容量管理、完善數據保護機制，以及效能優化等優勢，更能適應數據量日益龐大、復雜的商務關鍵應用。內置的2個2.5GbE和1個10GbE網絡端口，可以充分滿足用戶對大量文件存取、備份和復原等高帶寬作業的需求。無論是文件服務器、虛擬服務器、影音編輯協作、以及文件備份及異地備援等應用，TS-h973AX皆能完美勝任
