電子時鐘制作(瑞薩RA)(9)----讀取DHT11溫濕度數據

2023-09-11 09:56 作者:記帖 0人讀過 | 我要投稿

概述

本篇介紹如何驅動DH11濕度傳感器同時實現當前串口數據打印。 DHT11 數字溫濕度傳感器是一款含有已校準數字信號輸出的溫濕度復合傳感器。?

硬件準備

首先需要準備一個開發板，這里我準備的是芯片型號R7FA2E1A72DFL的開發板：

?

視頻教程

https://www.bilibili.com/video/BV1VX4y1H7Fi/

產品參數

溫度測測量范圍為-20-60℃，濕度的策略范圍為5-95%RH。?

電路設置

1.典型應用電路中建議連接線長度短于 5m 時用 4.7K 上拉電阻，大于 5m 時根據實際情況降低上拉電阻的阻值。 2. 使用 3.3V 電壓供電時連接線盡量短，接線過長會導致傳感器供電不足，造成測量偏差。 3. 每次讀出的溫濕度數值是上一次測量的結果，欲獲取實時數據,需連續讀取 2 次，但不建議連續多次讀取傳感器，每次讀取傳感器間隔大于 2 秒即可獲得準確的數據。 4. 電源部分如有波動，會影響到溫度。如使用開關電源紋波過大，溫度會出現跳動。

數據格式

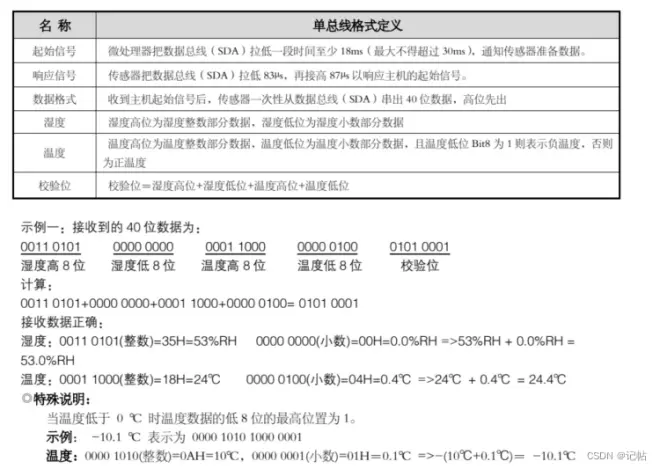

DHT11 器件采用簡化的單總線通信。單總線即只有一根數據線，系統中的數據交換、控制均由單總線完成。設備（主機或從機）通過一個漏枀開路或三態端口連至該數據線，以允許設備在不發送數據時能夠釋放總線，而讓其它設備使用總線；單總線通常要求外接一個約 4.7kΩ 的上拉電阻，這樣，當總線閑置時，其狀態為高電平。由于它們是主從結極，只有主機呼叫從機時，從機才能應答，因此主機訪問器件都必須嚴格遵循單總線序列，如果出現序列混亂，器件將不響應主機。 DATA 用于微處理器與 DHT11 之間的通訊和同步,采用單總線數據格式，一次傳送 40 位數據，高位先出。數據格式: 8bit 濕度整數數據 + 8bit 濕度小數數據 + 8bit 溫度整數數據 + 8bit 溫度小數數據 + 8bit 校驗位。注：其中濕度小數部分為 0。?

數據讀取步驟

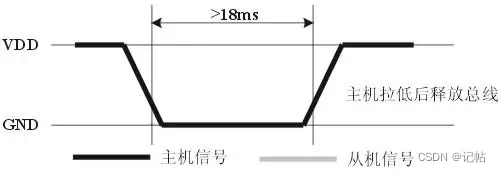

步驟一: DHT11 上電后（DHT11 上電后要等待 1S 以越過不穩定狀態在此期間不能發送任何指令），測試環境溫濕度數據，并記錄數據，同時 DHT11 的 DATA 數據線由上拉電阻拉高一直保持高電平；此時 DHT11 的DATA 引腳處于輸入狀態，時刻檢測外部信號。步驟二: 微處理器的 I/O 設置為輸出同時輸出低電平，且低電平保持時間不能小于 18ms（最大不得超過30ms），然后微處理器的 I/O 設置為輸入狀態，由于上拉電阻，微處理器的 I/O 即 DHT11 的 DATA 數據線也隨之變高，等待 DHT11 作出回答信號，發送信號如圖所示：?

?步驟三: DHT11 的 DATA 引腳檢測到外部信號有低電平時，等待外部信號低電平結束，延遲后 DHT11 的 DATA引腳處于輸出狀態，輸出 83 微秒的低電平作為應答信號，緊接著輸出 87 微秒的高電平通知外設準備接收數據，微處理器的 I/O 此時處于輸入狀態，檢測到 I/O 有低電平（DHT11 回應信號）后，等待 87 微秒的高電平后的數據接收，發送信號如圖所示：

由 DHT11 的 DATA 引腳輸出 40 位數據，微處理器根據 I/O 電平的變化接收 40 位數據，位數據“0”的格式為： 54 微秒的低電平和 23-27 微秒的高電平，位數據“1”的格式為： 54 微秒的低電平加 68-74微秒的高電平。位數據“0”、“1”格式信號如圖所示：
