【科普】英國與荷蘭的鐵路技術交流互動之作——英國國鐵77型/荷蘭鐵路1500型電力機車
文章作者：Forever Changzhensky（AcFun、Bilibili、百度、微博和知乎昵稱：寧柳跨越）
EN TRAIN
TOUS RESPONSABLES
——SNCF
乘坐火車出行
你我共同負責
——法國國家鐵路 宣
閱讀前之提示
直—直流電傳動：指電力機車從直流電氣化鐵路接觸網受流，向直流牽引電動機供給直流電。本文提及的英國國鐵77型/荷蘭鐵路1500型電力機車為直—直流電傳動形式。
直—交流電傳動：指電力機車從直流電氣化鐵路接觸網受流，經過逆變后，向交流牽引電動機供給交流電。法國國家鐵路Z 800型和Z 850型電力動車組列車為直—交流電傳動形式。
交—直流電傳動：指電力機車從交流電氣化鐵路接觸網受流，經過變壓—整流后，向直流牽引電動機供給直流電。法國國家鐵路BB 17000型和BB 15000型電力機車、葡萄牙鐵路2600型和2620型電力機車為交—直流電傳動形式。
交—交流電傳動：指電力機車從交流電氣化鐵路接觸網受流，無需經過變壓—整流—逆變，直接變頻后向交流牽引電動機供給交流電。法國國家鐵路BB 13000型電力機車及BB 14000型電力機車為交—交流電傳動形式。
交—直—交流電傳動：指電力機車從交流電氣化鐵路接觸網受流，經過變壓—整流—逆變后，向交流牽引電動機供給交流電。本文提及的法國國家鐵路BB 10003號電力機車為交—直—交流電傳動形式。
多電流制電力機車：本文提及的“多電流制”，是指采用交—直流電以及直—直流電雙制式電傳動，但受流電壓為兩種或兩種以上的電力機車。本文提及的法國國家鐵路BB 22200型電力機車即為多電流制電力機車。
英國國鐵在本文簡稱“BR”⑴，荷蘭鐵路簡稱“NS”⑵；，⑷。
本文屬于正經科普文章，資料及圖片來源于相關技術資料，不作為商業使用，如有侵權請及時聯系刪除之。
請大家理性討論，不要在評論區干些不該干的事！如見有引戰性評論，將采取必要措施處置之！
由于筆者精力和能力限制，在整理資料時恐有錯漏，也請諸位讀者糾正指教，謝謝合作！
資料參考來源
《LNER Encyclopedia: The LNER Electric Co-Co Class EM2 (BR Class 77) Locomotives》：https://www.lner.info/locos/Electric/em2.php
《Langs de rails》：http://www.nicospilt.com/index_Lok1400.htm
《Serie 1500》：https://martijnvanvulpen.nl/materieel/elektrische-locomotieven/105-serie-1500
《EM2 Locomotive Society - em2ls》：https://www.em2ls.org.uk/
《Locomotief 1501 naar het Spoorwegmuseum gebracht - youtube》：https://www.youtube.com/watch?v=V2CzoZuV4iU
《Class 77 1500v DC EM2 locomotives at Den Haag - youtube》：https://www.youtube.com/watch?v=xYA5rK0jDpA&t
概述
EM2型電力機車是BR于1953年到1954年間從大都會-維克斯公司和戈頓機車廠（均在英格蘭大曼徹斯特郡曼徹斯特）訂購的一種1.5 kV直流電力機車，初期部署于連接曼徹斯特皮卡迪利站和謝菲爾德維多利亞站之間的伍德海德線。
1968年3月，EM2型電力機車被編為77型。1969年9月，77型電力機車被BR出售給NS，以1500型的車型代號名編入后者的電力機車序列。
伍德海德線概況
連接曼徹斯特皮卡迪利站和謝菲爾德維多利亞站之間的伍德海德線，于1845年建成通車。1923年，LNER接管并運營伍德海德線。1948年BR成立后，伍德海德線被BR劃歸東部管區運營。
早在1936年，LNER就計劃對伍德海德線進行電氣化改造。伍德海德線電氣化改造工程于1955年完成，并采用1.5 kV直流電作為接觸網網壓。然而，相對較低的電壓意味著將需要較粗的導線，供電站之間距離也較短，并且直流線路有顯著的電阻損失。而隨著25 kV 50 Hz交流電氣化鐵路在英國境內的推廣，伍德海德線也就此成為英國境內唯一一條采用1.5 kV直流電的電氣化鐵路。
在英國的運用——EM2/77型電力機車
BR于1953年到1954年間訂購了7臺EM2型電力機車，由大都會-維克斯公司（負責提供電氣設備部分）和戈頓機車廠（負責設計制造機械結構部分）制造，車號號段為27000號~27006號。1957年，BR在每臺機車的車號前添加了“E”。
EM1型電力機車主要擔當伍德海德線特快旅客列車的機車交路。但在實際運用中，EM2型電力機車暴露出重量轉移和空轉的問題。
1968年3月2日，所有的EM2型電力機車停用，并送往大曼徹斯特郡伯里封存，后于1968年10月正式退役。巧合的是，它們?cè)?968年3月被編為77型。而原由77型電力機車擔當?shù)奶乜炻每土熊嚨臋C(jī)車交路，則由76型電力機車接替，直至1970年1月5日伍德海德線停辦客運業務為止。
1969年9月，77型電力機車被BR出售給NS，以1500型的車型代號名編入后者的電力機車序列。至于伍德海德線，則于1981年7月18日后關閉，其中曼徹斯特皮卡迪利站—格洛索普站區段后更名為格洛索普線，辦理郊區客運業務，但接觸網網壓于1984年12月轉換為25 kV 50 Hz交流電。
在荷蘭的第二春——1500型電力機車
當77型電力機車還在伍德海德線牽引旅客列車時，北海對岸的NS計劃從法國阿爾斯通公司訂購1400型電力機車，以應對運量上升。阿爾斯通公司為1400型電力機車制作了一個全尺寸的司機室模型，荷蘭阿姆斯特丹Werkspoor公司則為1400型電力機車設計了Bo-Bo轉向架。然而，NS最終放棄訂購1400型電力機車。
不過，隨著運量的上升，NS找到BR，以尋求電力機車。1969年8月，NS代表團視察了E27002號機車，并在謝菲爾—萊迪什區段進行了測試。E27002號機車給NS代表團留下了深刻的印象，以至于決定購買全部7臺77型電力機車。
7臺機車通過船運的方式，從英國英格蘭埃塞克斯郡哈維奇港運抵比利時西佛蘭德省澤布呂赫港，隨后運往荷蘭北布拉班特省蒂爾堡進行評估和維修。E27005號機車被拆解，作為其他6臺機車的備件來源；其余6臺機車則根據NS規制進行了各種改造，最終成為1500型電力機車：
安裝大燈組；
受電弓由雙臂式更換為單臂式；
采用美國西屋公司制動系統；
司機控制臺從司機室的左側移至右側。
1500型電力機車主要用于荷蘭南部地區的客貨運輸。1980年，NS從阿爾斯通公司訂購1600型電力機車后，1500型電力機車于1986年退役。
涂裝
77型電力機車在運用初期采用黑色涂裝。至20世紀60年代初期，77型電力機車開始采用綠色涂裝。至少其中1臺機車——E27002號機車接受了交流電力機車的藍色涂裝。
在被BR出售給NS并編為1500型電力機車后，這些機車被NS涂成黃灰兩種顏色，其中灰色占主導地位。
技術數據表
保存
1501號機車（原27003號）：退役后，由Stichting Klassieke Locomotieven基金會所有，曾保存在荷蘭林堡省芬洛市布勒瑞克車輛段舊址，2020年7月起，1501號機車在位于烏特勒支省首府烏特勒支市的烏得勒支鐵路博物館進行展示。
1502號機車（原27000號）：退役后，由EM2 Locomotive Society協會所有，保存在英國英格蘭德比郡斯旺威克村的巴特利-米德蘭遺產鐵路博物館，但機車涂裝已恢復至BR時期的黑色涂裝。

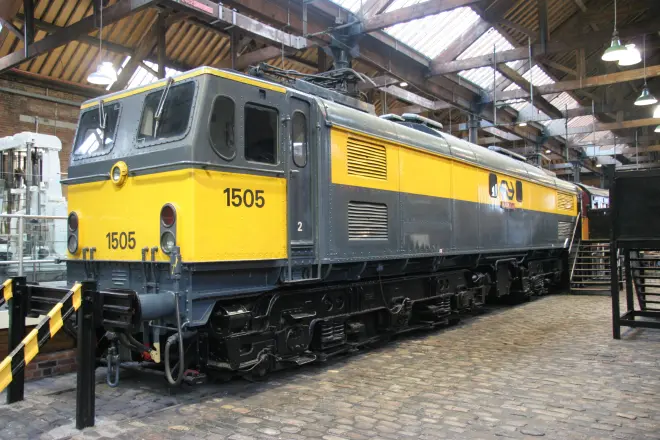

1505號機車（原27001號）：退役后，保存在英國英格蘭大曼徹斯特郡曼徹斯特的曼徹斯特科學產業博物館。
后記
盡管77型電力機車在BR的運用表現平平，但卻見證了1.5 kV直流電的電氣化鐵路在英國的短暫實踐；在轉售至NS并編為1500型電力機車后，不僅讓NS電力機車得到補充，機車在NS的運用可謂是如魚得水。英國回購2臺1500型電力機車用于展示，也說明他們并沒有忘記這款電力機車。
