一、傾斜攝影組件介紹

傾斜攝影是GIS測繪領域中的一項高新技術，它已經在近年來取得了顯著的發展。這項技術通過無人機等載具搭載多臺傳感器，從不同的角度采集影像數據，可以突破傳統正射影像只有垂直角度的限制，從而實現更為準確、豐富的地理信息獲取和三維場景重建。

傾斜攝影技術主要具有以下特點：

1、多角度數據采集：傾斜攝影可以從一個垂直角度和多個傾斜角度采集影像數據，這些多角度的數據可以提供更全面、多角度的視角，有助于捕捉目標區域的細節和復雜性。

2、三維場景重建和建模：傾斜攝影技術能夠?qū)⒉杉降挠跋駭?shù)據用于三維場景重建和建模，生成L2精度的地形、建筑物等三維模型，為數字孿生城市相關技術提供有力支持。

3、真實影像貼圖：通過將真實的影像貼圖到三維模型上，可以實現較為逼真的模擬效果，使生成的三維模型更加貼近真實世界，有助于可視化和決策支持。

4、大規模區域覆蓋：傾斜攝影技術可以實現對大規模區域的快速獲取和處理，從而在短時間內完成大范圍的地理信息采集和三維建模。

目前，越來越多的數字孿生項目將傾斜攝影模型作為數字孿生底板。當傾斜攝影與數字孿生技術結合時，可以在多個領域創造強大的可視化和孿生應用，更好地理解和分析真實世界情景，進行模擬測試和決策支持，為各種領域的研究、規劃和設計提供更精確、全面的數據支持。正因?yàn)槠鋬?yōu)勢，很多用戶在使用EasyV低代碼數字孿生可視化平臺過程中，經常會有相關傾斜攝影功能的使用需求，以此來提升高精度建模效率。

「傾斜攝影」組件已于8月16日（周三）正式上線EasyV尊享版，通過該組件用戶可以實現：

1、傾斜攝影數據加載：EasyV傾斜攝影組件可以輕松加載傾斜攝影數據，包括傾斜角度較大的高精度影像，捕捉地表地貌、建筑物等目標的三維信息。用戶可以將現實世界的地理數據導入平臺，為大規模建模打下基礎。

2、多樣化可視化展示：通過該組件，用戶可以以散點、飛線、路徑、區域等多種可視化形式展示傾斜攝影數據。這種多樣化的展示方式有助于更好地呈現地理信息分析結果，使用戶能夠直觀地了解和探索模型中的數據。

3、3D與2D聯動交互：EasyV傾斜攝影組件不僅能實現高精度的三維建模，還可以與常規的2D組件進行聯動，實現3D場景與2D看板的交互。這種交互性能使用戶能夠更深入地探索數據，同時將三維信息與其他業務數據相結合，為決策提供更全面的支持。

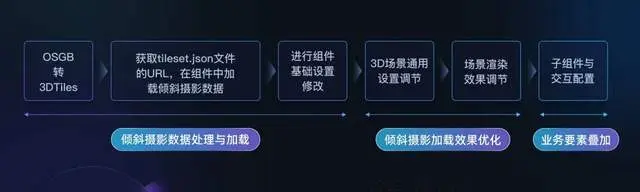

二、基于EasyV的傾斜攝影組件應用流程

Step1. 傾斜攝影數據處理與加載

1、OSGB轉3DTiles

OSGB：是國際通用三維場景格式，傾斜攝影數據大部分都是這個格式。

3DTiles：是EasyV傾斜攝影組件當前唯一支持的傾斜攝影數據格式，如有其他格式傾斜攝影數據（如OSGB、OBJ等），需要轉換成3D Tiles格式后使用。

進入cesiumlab軟件，可將OSBG格式的傾斜攝影數據轉換為EasyV傾斜攝影組件所支持的3DTiles格式

具體轉換步驟可前往官網參考：傾斜攝影數據處理指南 - EasyV正式產品文檔

2、獲取tileset.json文件的URL，在組件中加載傾斜攝影數據

把3DTiles的傾斜攝影數據發布成資源服務后，取其中的頂層JSON文件的url填到此處，即可加載該傾斜攝影數據到組件中。

3、進行組件基礎設置修改，保證正確加載傾斜攝影數據

在傾斜攝影組件的基礎設置中，通過調整海拔高度與最大瓦片數兩個配置項，可保證傾斜攝影數據在組件中完整加載。

海拔高度

傾斜攝影數據中使用地球坐標系，具備海拔高度數值。通常子組件只具有經緯度的二維數據點位，缺少海拔高度，因此在子組件的經緯度點位映射到場景中時，需要虛擬一個海拔高度值，以完成地球坐標系的轉換，以在視覺上達到和傾斜攝影的表面對齊。

在實際調整該配置項時，可以查閱相關資料得知當前傾斜攝影區域在現實中的大致海拔高度，也可以通過調試不同數值，在視覺上讓子組件與地面基本齊平即可。

最大瓦片數

該配置項的數值限制了場景中最多能加載的瓦片數量，超出這個數值時則不會加載新的瓦片。若初始時看不到任何瓦片或存在瓦片缺失，則可能是瓦片數量大于該配置項的數值，需要逐步嘗試加大這個配置項，達到合理的數值后就可以完整顯示傾斜攝影模型。

Step2. 進行場景效果調節，優化傾斜攝影數據加載效果

1、3D場景通用設置調節

可通過相機及鏡頭范圍調節功能，調整畫面中渲染的場景范圍。同時，也可以對鏡頭的可活動范圍進行限制。

在調試模式中，可以對性能參數進行查看和問題排查。同時，為了緩解性能負擔，也可以通過適當減少設備像素比來進行相應調節。

2、場景渲染效果調節

在場景效果配置中，HDRI可以為場景提供一個天空作為背景，同時HDRI還給場景中基于物理渲染的物體提供間接光照。同時，允許用戶進行色調映射的選擇，來整體調節場景效果。

同時可以通過顏色調節參數，對畫面整體上進行的顏色調整，可以適當增加畫面的飽和度、對比度和校正曝光程度來美化畫面效果。以及，通過泛光、霧、抗鋸齒等參數設置，共同對場景的呈現效果進行調整優化。

Step3. 進行子組件及其他交互效果配置，完善場景業務功能

傾斜攝影組件提供多功能多樣化的子組件樣式類型，結合GIS以散點、飛線、路徑和區域等可視化的形式展現業務，并可與常規的2D組件聯動以實現3D場景與2D看板交互。

目前，傾斜攝影組件已正式上線EasyV尊享版，進入易知微官網（https://easyv.cloud/?t=bilibili）即可開通產品試用。平臺已經內置了13種地圖組件，覆蓋二維到三維多類型地圖，擁有豐富的地圖類型、業務子組件、交互操作和個性化調整等，未來，EasyV 將在GIS 能力上持續優化提升，讓每一個組織和個體都看見并受益于數字化！
