《北三河系》

南里自沽節制閘

一、基本情況

南里自沽節制閘位于天津市寶坻區南里自沽鄉潮白河與青龍灣減河匯流口下游，是治理潮白新河的重點工程之一。主要擔負著灌溉，解決農田嚴重缺水的任務，同時兼顧泄洪、排澇。

二、技術指標

南里自沽節制閘水閘結構型式為鋼筋砼開敞式?？讛?shù)為18孔。設計過閘流量為2100 m3/s，校核過閘流量為3000 m3/s。

九王莊節制閘

上圖為九王莊節制閘

一、基本情況

九王莊節制閘位于寶坻霍各莊鄉九王莊村東南薊運河上，主要用于蓄水、排洪。

二、技術指標

九王莊節制閘水閘結構型式為開敞式?？讛?shù)為6孔。設計流量為500 m3/s，校核流量為800 m3/s。

寧車沽防潮閘

一、基本情況

寧車沽防潮閘位于天津市塘沽區寧車沽鄉寧車沽村西，是治理北四河的主要工程之一。主要任務是泄洪、排瀝、擋潮和蓄淡灌溉。

二、技術指標

寧車沽防潮閘水閘結構型式為井樁基礎鋼筋砼分離式?？讛?shù)為20孔。設計流量為2100 m3/s，校核流量為3000 m3/s。

筐兒港樞紐

一、基本情況

筐兒港樞紐位于天津市武清區筐兒港村南，是北京排污河、北運河交匯處的樞紐工程。包括北運河的六孔舊攔河閘、三孔新攔河閘、十六孔分洪閘和北京排污河的六孔節制閘、十一孔分洪閘、穿運倒虹吸等六座建筑物。該樞紐承擔攔洪、分洪、排瀝、排污和蓄水灌溉等綜合任務。

（1）北運河六孔舊攔河閘

該閘1960年建成，主要用于調洪蓄水。當北運河上游莊窩閘下泄洪水時，關閉此閘，使洪水由十六孔分洪閘下泄。

（2）北運河三孔攔河閘

該閘1972年建成，位于六孔舊攔河閘右側，該閘底板高程比舊閘底板低1m。原主要用于保證密云水庫向天津市區輸水水流暢通，現主要用途與六孔舊閘相同。

（3）北運河十六孔分洪閘

該閘1960年建成，主要承泄北運河上游洪水入筐兒港分洪道，經北京排污河入永定新河。

（4）北京排污河六孔節制閘

該閘1972年建成，位于北運河右岸與北京排污河交匯口，主要調節北京排污河水位。北京排污河的洪、瀝、污水經此閘平交入北運河，再經十一孔分洪閘入北京排污河，最后泄入永定新河。

（5）十一孔分洪閘

該閘建于1960年，位于北運河六孔舊攔河閘下游左岸，主要用于分泄北京排污河平交入北運河的洪、瀝、污水。

（6）北京排污河穿運倒虹吸

該閘1970年建成，為北京排放污水專用。鋼筋砼雙孔箱形涵，控制閘門在上首。

二、技術指標

筐兒港樞紐三孔攔河閘水閘結構型式為鋼筋砼開敞?？讛?shù)為3孔。設計流量為86 m3/s，校核流量為141 m3/s。

筐兒港樞紐六孔舊攔河閘水閘結構型式為砌石開敞?？讛?shù)為6孔。設計流量為65 m3/s。

筐兒港樞紐十一孔分洪閘水閘結構型式為砌石開敞?？讛?shù)為11孔。設計流量為237 m3/s，校核流量為367 m3/s。

筐兒港樞紐十六孔分洪閘水閘結構型式為砌石開敞?？讛?shù)為16孔。設計流量為256 m3/s。

筐兒港樞紐排污河節制閘水閘結構型式為鋼筋砼結構分離式底板兩岸斜坡式?？讛?shù)為6孔。設計流量為237 m3/s，校核流量為367 m3/s。

筐兒港樞紐排污河穿運倒虹吸水閘結構型式為鋼筋砼箱形涵?？讛?shù)為2孔。設計流量為50 m3/s。

楊洼閘

一、基本情況

楊洼攔河閘位于北京市通州區西集鄉北運河上。工程以防洪除澇、蓄水灌溉為主。據1964年水電部《關于北京污水出路規劃落實意見》，確定楊洼攔河閘兼有攔截污水的作用，在潮白河給天津輸水期，起攔污導污作用，減免天津飲用水源的污染。冬灌后空庫過冬。閘門、啟閉機每年檢修一次，每年汛期，進行一次大檢修。非常情況，發現問題，隨時處理。

二、技術指標

楊洼閘水閘結構型式為開敞式?？讛?shù)為11孔。設計過閘流量為1300 m3/s，校核過閘流量為1768 m3/s。

吳村節制閘

一、基本情況

吳村節制閘位于河北省香河縣趕水壩村北，座落在潮白新河上。

吳村節制閘由河北省水利廳建設，河北省水利廳勘察設計院設計，河北省水利廳工程局第二施工隊施工。該工程于1961年11月開工，1962年6月因資料不足停工。1964年10月再次開工，并于1965年6月工程全部竣工，該工程屬于二等二級，該閘主要功能為供水。

水閘按20年一遇設計，設計閘上水位14.85m，閘下水位14.72m，相應過閘流量1847m3/s；按50年一遇校核，校核閘上水位15.47m，閘下水位15.38m，相應過閘流量2365m3/s。

二、技術指標

吳村節制閘水閘結構型式為鋼筋砼開敞式?？讛?shù)為42孔。設計過閘流量為1847m3/s，校核過閘流量為2365m3/s。

三、歷史運用

潮白河吳村閘自建閘以來1972年7月29日最高水位12.06m，最大流量828m3/s。

《永定河系》

三家店攔河閘

一、基本情況

三家店攔河閘位于北京市門頭溝區三家店村，是永定河由山區進入平原區的樞紐工程。工程由攔河閘、永定河引水渠進水閘、城龍灌渠引水庫3部分組成。1957年正式運用,主要作用為供給北京生活、工業、農業用水。正常情況下每年汛前檢修一次。工程建成后沒有進行續建和加固,攔河閘下游防沖槽曾損壞，1987年已修復。

該閘運行四十余年，多處出現隱患，閘門變形、銹蝕、電氣系統老化，砼炭化、裂縫。根據京水計[1998]99號，對該閘進行除險加固，工期為1998.9.28～2001.6.1；建設單位北京市城市河湖管理處，設計單位北京市水利規劃設計研究院，施工單位水工廠、北運河安裝隊、天利公司、中國水電科學研究院，主要建設內容為17孔閘門及啟閉機、閘墩、供電系統改建。

二、技術指標

三家店攔河閘水閘結構型式為開敞式無壩寬頂堰?？讛?shù)為17孔。設計過閘流量為5000m3/s，校核過閘流量為7700m3/s。

三家店閘啟閉設備

盧溝橋樞紐

上圖為盧溝橋攔河閘

一、工程概況

盧溝橋樞紐工程位于北京市豐臺區盧溝橋上游1km處，由永定河攔河閘、小清河分洪閘和大寧水庫三部分組成。兩閘主要承擔攔洪、分洪任務，確保京津地區防洪安全。使永定河盧溝橋以下的河道在一定頻率洪水下，不超過設計標準，減少了京、津、冀部分地區的洪水威脅；使京津、京廣、京九鐵路和供應首都人民生活的油、汽、水等十條管線的防洪安全得到保證。

1998年9月至2000年9月，攔河閘啟閉機進行大修，閘門做噴砂、噴鋅防腐。（北運河安裝隊施工）。

二、技術指標

盧溝橋樞紐水閘結構型式為開敞式鋼筋砼結構。攔河閘孔數為18孔，分洪閘孔數為15孔。設計過閘流量攔河閘為2500m3/s，分洪閘為1830m3/s，校核過閘流量攔河閘為3000m3/s。

下圖為盧溝橋攔河閘

屈家店樞紐

一、基本情況

屈家店樞紐位于天津市北辰區永定河與北運河匯流處，距永定新河入?？?2km，距北運河與子牙河交匯處12.5km。樞紐包括北運河節制閘、新引河進洪閘、永定新河進洪閘等。工程占地面積12.6萬km2。設計總泄量1800m3/s，校核總泄量2200m3/s。樞紐以防洪為主，擔負著北運河、永定河泄洪任務，直接保護天津市和京津公路、京山鐵路安全，同時兼有灌溉、排澇、擋潮、供水等綜合效益，是天津市重點防汛工程之一，在天津市防洪體系中占非常重要的地位。

1. 北運河節制閘

北運河節制閘始建于1932年，經過幾十年的運用，加之運用條件改變及地震等多種因素的破壞，工程老化、隱患多、閘室主要部位出現多處裂縫、閘室不穩定、設備陳舊，已不適應現在運用要求，于1990年在原址上進行改建。其主要功能是向海河下泄清水，控制汛期永定河、北運河洪水注入海河。

2. 新引河進洪閘

新引河進洪閘始建于1931年，其主要功能是泄洪。經過六十余年的運用，加之運行工況的改變，設備陳舊、閘室不穩定，已不能滿足現在的防洪要求，于1994年11月在原址上進行改建。

3. 永定新河進洪閘

永定新河進洪閘是屈家店樞紐的重要組成部分，始建于1968年，主要承泄永定河洪水，非汛期閉閘，擋住潮水上溯及閘下游污水對海河水的污染。由于地面沉陷，砼老化、腐蝕，閘門銹蝕、銹損，啟閉設備老化等原因，1998年11月經水閘安全鑒定被鑒定為三類閘。1999年開始除險加固，于2000 年5月改建完成。

二、技術指標

屈家店樞紐北運河節制閘水閘結構型式為開敞式?？讛?shù)為6孔。設計過閘流量為400m3/s，校核過閘流量為400m3/s。

屈家店樞紐新引河進洪閘水閘結構型式為開敞式。孔數為4孔。設計過閘流量為380m3/s，校核過閘流量為480m3/s。

屈家店樞紐永定新河進洪閘水閘結構型式為開敞式?？讛?shù)為11孔。設計過閘流量為1020m3/s，校核過閘流量為1320m3/s。

屈家店樞紐船閘孔數為1孔。設計過閘流量為400m3/s。

《海河》

海河二道閘

一、基本情況

海河二道閘位于海河中游段，自金鋼橋起34.4km處，津南區東泥沽村附近。1985年12月竣工。該閘主要任務為汛期泄洪，平時閘上蓄水、閘下通航，設計流量1200m3/s。

為提高用電保證率，1990年建雙電源供電系統，1991年對閘上970m河岸做了漿砌石護坡，1992年對閘下做1050m漿砌石擋土墻護岸。

二、技術指標

海河二道閘水閘結構型式為井柱樁基礎，分離式底板?？讛?shù)為8孔。設計過閘流量為1200m3/s。

三、歷史運用

歷史最大洪水發生在1986年7月9日，閘下水位1.27m（大沽）。

海河防潮閘

一、基本情況

海河閘位于天津市塘沽區海河入?？谔?，是一座泄洪、擋潮、蓄淡、航運等綜合利用的大型水閘工程。工程始建于1958年7月1日，1958年12月28日建成；建設單位為天津市海河改造工程委員會，設計單位為水利部北京勘測設計院，施工單位為天津市建設局道橋公司。加固工程時間：1999年10月26日至2000年11月30日，建設單位海河下游管理局，設計單位水利部天津勘測設計研究院。工程等級為Ⅰ級，設計流量1200m3/s。設計水位：閘上水位2.6m（大沽高程，下同），閘下水位2.3m；校核水位：閘上水位3.5m，閘下水位－4.0m。其主要功能是將子牙河、大清河、南運河、北運河、永定河五大水系在天津匯流后的部分洪水經海河干流渲泄入海，并具有防洪排瀝、擋潮、蓄淡之功能，是海河干流重要的水利控制工程。

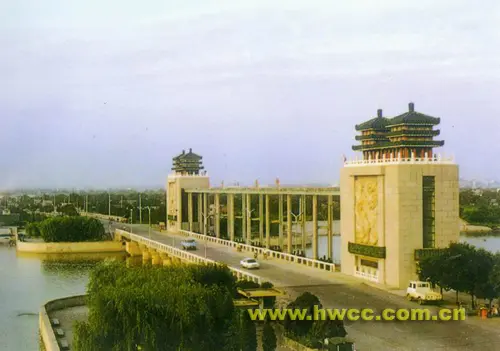

海河防潮閘的主體建筑物是天津市著名風景名勝之一，閘體兩岸控制樓為仿古建筑，氣勢宏偉，莊嚴秀麗，閘東樓墻上鑲嵌著朱德同志為海河閘建閘工程的題詞。

二、技術指標

海河防潮閘水閘結構型式為開敞式?？讛?shù)為8孔。設計過閘流量為1200m3/s。

三、歷史運用

工程建成以來，擔負著天津市排瀝、工農業生產及生活用水，對天津市的經濟建設發揮了巨大作用。歷史最大洪水：1963年8月28日洪水最大實測流量為1698m3/s，當時海河防潮閘8孔閘門全部提升至最高位置全天候敞泄。

《大清河系》

王村分洪閘

一、基本情況

王村分洪閘位于河北省文安縣史各莊鄉韓各莊村北。初建時為泄洪閘，建閘同時開辟趙王新渠，作用是提高白洋淀汛期泄洪能力，減輕大清河中下游隱患。1970年大清河中下游治理時，在白洋淀出口處建成棗林莊樞紐，趙王新河改道至王村閘北，與下游的趙王新渠銜接，王村泄洪閘改為向文安洼分洪的分洪閘。

王村分洪閘始建于1955年6月，建成于1955年12月。由河北省水利廳設計處設計，趙王新渠工程處施工。

該工程僅于1958年、1959年對閘上、下游左岸沖坑進行過拋填處理，共拋石800m3,后經1963年分洪，左岸沖坑基本淤平，但右岸沖溝依在，限于資金緊缺工程從未進行過大修和加固處理。

2000年5月至10月，水利部天津水利水電勘測設計院對該閘各部位進行了安全鑒定，被定為四類水閘，繼續運用已很不安全，建議盡快申報重建，以確保防洪安全。

二、技術指標

王村分洪閘水閘結構型式為開敞式?？讛?shù)為10孔。設計過閘流量為880m3/s，校核過閘流量為1350m3/s。

三、歷史運用

該閘自建成以來，經歷了1956年和1963年兩次超標準洪水考驗，泄洪量分別為1350m3/s和1580m3/s。超標準運用后，各部位結構未出現大的問題，僅在閘的上、下游河道出現較嚴重的沖淤現象。該閘自改為分洪閘至今尚未分過洪。

新蓋房樞紐

一、基本情況

新蓋房樞紐位于南拒馬河與白溝河匯流點以下2km處的河北雄縣新蓋房村北，為大清河北支控制性工程之一，由分洪閘、堰、進水閘、灌溉閘組成。分洪閘與其它建筑物聯合運用具有防洪、灌溉等綜合效益。

樞紐已運行30年有余，沒有進行過大規模維修和改造，工程設施和機電設備嚴重老化，已影響到工程的正常運用，主要問題有：（1）灌溉閘閘底板、閘墩以及胸墻多處產生裂縫，下游兩岸翼墻在原分縫處出現較大的沉陷裂縫，已嚴重危及閘體安全，汛期在高水位攔洪時，一旦閘體失事，后果將不堪設想。（2）分洪閘上下游、左右岸干砌石勾縫及護坡多處產生縱向裂縫，局部出現塌坑，且護坡原填筑土體有的為砂性土；右岸阻滑板的砼護坡由于基土凍脹產生裂縫。（3）溢流堰平均頂高程為12.3m，比原設計高程低0.2m左右，堰體為砂性土填筑。“96.8”大水時，下游消力池及海漫11處被沖毀，總長約156m，堰上游出現兩個沖坑，最近一個距堰體13m。堰北側穿堰引水閘涵修建于1978年，由于當時施工質量差，已對堰體安全構成威脅。

建設過程：2002年1月11日新蓋房除險加固開標，灌溉閘工程由河北省水利工程局中標，分洪閘工程滄州水利工程處中標，溢流堰工程保定建筑工程處中標。分洪閘、堰已于2002年汛前完成，目前灌溉閘工程正在施工。

二、技術指標

新蓋房樞紐分洪閘水閘結構型式為開敞式?？讛?shù)為7孔。設計過閘流量為400m3/s，校核過閘流量為1036m3/s。

新蓋房樞紐引河閘水閘結構型式為開敞式?？讛?shù)為5孔。設計過閘流量為500m3/s。

新蓋房樞紐灌溉閘水閘結構型式為開敞式?？讛?shù)為2孔。設計過閘流量為67m3/s。

新蓋房樞紐分洪堰校核過閘流量為3964m3/s。

三、歷史運用

樞紐建成后，曾經歷了1973、1977、1979、1996四次較大洪水的考驗。1973年樞紐上游最大流量770m3/s，閘前最高水位12.3m，引河閘下泄660m3/s，灌溉閘下泄110m3/s，分洪閘、堰未泄流。1977年樞紐上游最大流量835m3/s，閘前最高水位12.41m，引河閘泄流698m3/s，灌溉閘下泄102m3/s，溢流堰溢洪35m3/s，溢流歷時31小時。1979年樞紐上游最大流量1236m3/s，閘前最高水位12.67m，引河閘下泄735m3/s，灌溉閘下泄145m3/s，分洪閘、堰356m3/s，分洪閘堰過流63小時?！?6.8”洪水期間，該樞紐閘前出現了1964年以來最大洪水，洪峰流量達1576m3/s，其中分洪閘、堰下泄1100m3/s，引河閘下泄476m3/s。閘上最高水位13.36m。

新蓋房樞紐在30年的運用過程中，將中小洪水引入白洋淀，減輕對新蓋房分洪道下游地區的洪澇災害，同時將洪水送入白洋淀，減少了東淀的泥砂淤積。遇較大洪水時，通過對樞紐的綜合調度可有效減輕洪水對下游京九鐵路、津浦鐵路、華北油田、大港油田、天津市及沿途地區人民生命財產的威脅，有著巨大的社會效益和經濟效益。

另外，近幾年華北地區為枯水年，尤其是1997、1998、1999三年，白洋淀面臨干淀的威脅，新蓋房樞紐的輸水補淀作用更趨明顯，利用工程調蓄水量，為白洋淀不干淀作出了貢獻。

獨流減河防潮閘

一、基本情況

獨流減河防潮閘（原工農兵防潮閘）位于天津市大港區獨流減河入渤海口處，是大清河系的主要入海尾閭和保障天津市、河北省兩地防洪安全的關鍵工程。該閘始建于1967年，當時由河北省水利廳設計，天津市政工程局施工。經20多年運用，于1993年對該閘進行除險改建，海河水利委員會為工程建設單位，設計單位為天津勘測設計研究院，工程等級二等二級，于1995年5月通過驗收并交付使用，竣工決算投資為6053萬元。設計流量3200m3/s，相應閘上水位3.75m（85高程，下同），閘下3.35m；校核流量3200m3/s，相應閘上水位4.85m，閘下4.55m。

改建后的獨流減河防潮閘其主要功能是平時擋潮御砂，汛期宣泄洪水，并隨機調度控制水位，利用上游河道深槽向北大港水庫輸水蓄存，大港電廠建成以后，又利用閘前蓄水作為冷卻池。

獨流減河防潮閘改建后7年間累計泄水26.03億m3，啟閉閘門300余次。運行期間遭受了1995年、1996年兩次較大洪水及1997年風暴潮的考驗，工程未出現大的事故。1995年9月7日，閘上最高水位2.47m，閘下水位0.59m，相應的過閘流量1450m3/s，接近閘上正常擋水位2.50m，該閘全年累計泄量3.03億m3。

獨流減河防潮閘管理處管轄范圍達5.14平方公里。在“96.8”大洪水中，獨流減河防潮閘安全運行45天，泄洪13億立方米，取得了巨大的工程效益。

獨流減河防潮閘管理處是該工程的管理單位，隸屬于水利部海河水利委員會海河下游管理局。多年來，管理處出色地完成了各項運行管理工作，同時大力開展多種經營活動，取得了顯著的成績，不僅改善了工作條件，而且也美化了工程環境，并多次被評為局級先進單位、大港區文明單位。

二、技術指標

獨流減河防潮閘水閘結構型式為開敞式?？讛?shù)為26孔。設計過閘流量為3200m3/s，校核過閘流量為3200m3/s。

西碼頭蓄水閘

一、基本情況

西碼頭蓄水閘位于河北省廊坊市文安縣西碼頭村大清河趙王新渠上。

西碼頭蓄水閘的建設單位和設計單位都是廊坊地區水利局，施工單位是邯鄲地區工程處。該工程于1983年5月15日開始施工，于1984年7月15竣工。該工程屬于三級。主要用來蓄水。

設計閘上水位7.317m（85高程，下同），閘下水位6.357m，相應過閘流量322.2m3/s。

二、技術指標

西碼頭蓄水閘水閘結構型式為開敞式。孔數為11孔。設計過閘流量為322.2m3/s，校核過閘流量為400m3/s。

棗林莊樞紐

一、基本情況

棗林莊樞紐位于河北省任丘市棗林莊村與安新縣趙北口村交界處，由二十五孔閘、四孔閘、船閘和趙北口溢流堰四座建筑物組成，是一座調節白洋淀水位，發揮調洪、蓄水灌溉和航運等綜合效益的重要工程。

棗林莊樞紐始建于1965年，建成于1970年。四孔閘由河北省水利廳勘測設計院設計，河北省白洋淀開卡指揮部組織實施，河北省水利廳工程局第三隊和徐水、安新縣部分民工施工。二十五孔閘、船閘及趙北口溢流堰由河北省根治海河指揮部大清河規劃設計隊設計，水電部批準，河北省水利廳工程局第二隊和任丘部分民工施工。

棗林莊樞紐設計泄洪總量2700m3/s，校核泄洪流量4140m3/s。

1999年10月～2001年6月，該樞紐工程由水利部河北水利水電勘測設計院設計，白洋淀?xiàng)椓智f樞紐除險加固工程建設管理局組織實施，河北省水利工程局及滄州水利工程處施工對棗林莊樞紐工程進行了除險加固。

1. 鑒定情況

1999年7月，水利部天津水利水電勘測設計研究院科研所及水利部海河水利委員會質量監督站受河北省大清河委托，對二十五孔閘公路橋的破壞情況進行了檢測，從檢測成果看，此公路橋的三大支撐結構—縱梁、帽梁和井柱，均存在不同程度的問題。其中，尤以縱梁端部的斷裂、破損，帽梁的砼質量和破損、裂縫最為突出，是導致事故的危險隱患。從檢測結果綜合評價分析，此橋?qū)贅?gòu)件整體性缺陷問題，可定為危橋，已不能滿足原設計要求。

2. 加固原因

由于該樞紐建成至今已有30余年，各建筑物雖運用多年卻未經較大洪水的考驗，并發現了許多工程問題：1982年白洋淀水位較低，1983年、1984年及1985年白洋淀連續干淀，經檢查發現二十五孔閘、四孔閘上游防滲阻滑板、下游消力池底板及兩岸鋼筋砼護坡均出現不同程度的裂縫，閘室上游的漿砌石護坡也多處出現了隆起破壞。經驗算，兩閘上游防滲阻滑板上的裂縫，使閘室在高水位蓄水狀況下，抗滑及防滲穩定已不能滿足規范規定的要求。趙北口溢流堰堰面有一貫穿南北的縱向大裂縫和多處破碎段，影響堰體的防洪安全。另外，該樞紐現有配電系統及自動化水平較低，設備老化陳舊、超期服役、無更換替代元器件，給檢修維護帶來很大困難，給運行管理帶來隱患。樞紐的各建筑物均帶病運行，隱患嚴重。

3. 工程建設情況

1999年10月20日，建設局在保定市組織了第一標段二十五孔閘、橋和第二標段四孔閘、溢流堰兩標段開標會。河北省水利工程局一處為二十五孔閘、橋標段中標單位，滄州水利工程處為四孔閘及溢流堰的中標單位。2000年6月19日水下工程通過階段驗收投入使用，公路橋于2000年7月1日正式通車，2001年4月16日通過初驗并交付使用。2001年6月加固工程通過河北省水利廳組織的竣工驗收。

4. 工程加固項目

二十五孔閘：公路橋加固；防滲阻滑板保溫加固；兩岸砼護坡保溫加固；消力池海漫和兩岸砌石護坡處理；新增啟閉機房；閘前護坦翻修；建測壓管；閘門加固防腐及更換止水；電氣設備更新及自動化設備安裝。

四孔閘：防滲阻滑板保溫加固；兩岸砌石護坡翻修及消力池海漫裂縫處理；新澆砼護坡：閘前護坦翻修；啟閉機房修建；閘門加固防腐及更換止水；電氣設更新及自動化設備安裝。

船閘：船閘交通橋加固。

溢流堰：溢流堰加固翻修；溢流堰引水小閘加固。

二、技術指標

棗林莊樞紐二十五孔閘水閘結構型式為開敞式?？讛?shù)為25孔。設計過閘流量為1840m3/s，校核過閘流量為2520m3/s。

棗林莊樞紐船閘孔數為1孔。

棗林莊樞紐四孔閘水閘結構型式為開敞式?？讛?shù)為4孔。設計過閘流量為460m3/s，校核過閘流量為620m3/s。

棗林莊樞紐趙北口溢流堰設計過閘流量為400m3/s，校核過閘流量為1000m3/s。

三、歷史運用

由于該樞紐建成至今已有30余年，各建筑物雖運用多年卻未經較大洪水的考驗。白洋淀經過1973、1977、1979、1988、1996年等幾次中小洪水的運用，均出現淀內水位差比1956～1960年明顯加大，棗林莊樞紐閘前供水不足，導致樞紐達不到設計泄洪能力。1996年8月16日，最大泄流505.3m3/s（含溢流堰）。

獨流減河進洪閘

上圖為獨流減河進洪閘

一、基本情況

位于天津市西青區第六埠村南，東淀下口大清河與子牙河交匯處，獨流減河進口。該工程距上游棗林莊樞紐77km，下游距獨流減河防潮閘67.2km，占地面積66萬m2。獨流減河首端進洪閘，為新舊兩閘。進洪舊閘始建于1952年10月12日，1953年7月竣工。進洪新閘于1968年11月開工，1969年6月竣工。

1993年獨流減河舊閘閘下左右岸450m護坡翻修加固。2000年對進洪舊閘右岸0+065-0+180段右岸漿砌石修復及左岸沖坑附近的漿砌石進行修復，沖坑上游側0+065-0+090河床范圍內鋪設厚50cm鉛絲籠防護工程。2001年對上游防滲板及底板處鉆孔790m，灌漿3370m2。

獨流減河新閘1989年對阻滑板裂縫進行處理，1993年進行了護岸加固翻修、啟閉機控制電器設備改造、河道清淤，2001年對新閘橋面加固工程。

2000年水閘安全鑒定舊閘、新閘均為三類閘。

獨流減河進洪閘管理處是該工程的管理單位，隸屬于水利部海河水利委員會海河下游局。多年來，管理處出色地完成了各項運行管理工作，同時大力開展多種經營活動，取得了顯著的成績，多次被評為委、局級先進單位。

二、技術指標

獨流減河進洪舊閘水閘結構型式為開敞式?？讛?shù)為8孔。設計過閘流量為840m3/s。

獨流減河進洪新閘水閘結構型式為開敞式?？讛?shù)為25孔。設計過閘流量為2360m3/s。

三、歷史運用

獨流減河舊閘自建成后當年分洪生效。五十年來前后經歷了1954、1956、1963、1977、1996年洪水的考驗，共泄洪水344億m3，其中1954年泄洪72億m3，1956年泄洪78.1億m3，各占上游7、8月份來水總量的46%和44%。建成后經受了三次超標準運行，確保天津市和津浦鐵路的安全。

獨流減河新閘自1969年6月建成以來，經過1977、1996年洪水的考驗，共泄洪水54億m3，減輕了大清河中下游地區的洪澇災害。

下圖為獨流減河進洪新閘近景

《漳衛南河系》

袁橋攔河閘

一、基本情況

袁橋攔河蓄水閘位于山東省陵縣袁橋村漳衛新河老減河段，河道中心樁號25+526m處。工程始建于1972年10月，建成于1974年10月，建設單位漳衛南運河水閘管理局，設計單位山東省根治海河指揮部袁橋閘設計組，施工單位陵縣水利局。工程等級三級，主要功能為攔蓄洪水，灌溉。

1999年袁橋閘主動力電纜更換。2001年袁橋閘變壓器擴容改造，將原50KVA變壓器擴至125KVA。

二、技術指標

袁橋攔河閘孔數為5孔。設計過閘流量為1500m3/s，校核過閘流量為2200m3/s。

三、歷史運用

工程建成后在汛期攔蓄洪水，平時解決周圍各縣的用水問題，發揮了巨大作用。

歷史經歷最大洪水：1996年洪水。

四女寺樞紐

上圖為四女寺樞紐

一、基本情況

四女寺樞紐坐落于衛運河末端，漳衛新河和南運河的源頭，是重要的防洪控制樞紐。工程由南、北進洪閘、節制閘和船閘組成。其主要功能為泄洪、排澇、灌溉和航運。

南泄洪閘位于減河入口處，設計流量1500m3/s，校核流量2200m3/s；北閘位于岔河入口處，設計流量2000m3/s，校核流量2800m3/s；節制閘位于南運河入口處，控制南運河泄流量不超過300m3/s。20世紀七十年代以來，由于上游來水減少，斷流時間增加，南運河失去航運作用，船閘已多年未啟用。

南進洪閘1996～1997年除險加固，投資990萬元。北進洪閘1999年度汛應急，投資100萬元；2000年～2001年度汛應急，節制閘1998年除險加固。

二、技術指標

四女寺樞紐南進洪閘水閘結構型式為開敞式?？讛?shù)為12孔。設計過閘流量為1500m3/s，校核過閘流量為2200m3/s。

四女寺樞紐北進洪閘水閘結構型式為開敞式?？讛?shù)為12孔。設計過閘流量為2000m3/s，校核過閘流量為2800m3/s。

四女寺樞紐節制閘水閘結構型式為帶胸墻開敞式?？讛?shù)為3孔。設計過閘流量為300m3/s。

四女寺樞紐船閘水閘結構型式為U?？讛?shù)為1孔。

三、歷史運用

1. 南進洪閘建成以來發揮的工程效益：工程建成后在汛期控制上游洪水宣泄，當恩縣洼暴雨致澇時，采取將南進洪閘間歇開啟及全關措施，排除內澇積水。平時為解決沿河各縣的用水問題發揮巨大作用。

歷史經歷最大洪水：1963年洪水。

2. 節制閘建成以來發揮的工程效益：工程建成后在汛期控制上游洪水宣泄，平時解決沿河各縣的用水問題，發揮了巨大作用。

歷史經歷最大洪水：1958年洪水。

下圖為四女寺樞紐遠景

西鄭莊分洪閘

一、基本情況

西鄭莊分洪閘位于山東省武城縣西鄭莊村，衛運河右岸堤防樁號139+000。工程始建于1967年3月，建成時間1967年9月。設計單位山東省水利勘測設計院，施工單位德州市水利局安裝隊。工程等級Ⅱ級建筑物，主要功能分洪。1983年4月20日至1983年9月30日改建；建設單位漳衛南運河管理局，設計單位德州地區管理處，施工單位漳衛南局維修總隊和德州地區管理處。

1997年對閘安全運行的三個主要問題進行鑒定（1）閘室抗滑穩定，結論為閘室是穩定的；（2）基礎滲流穩定，結論為翼墻抗滑穩定安全系數滿足規范要求、地基應力小于允許值；（3）消能防沖，結論為坎高不足、輔助消能效果較差。

1997年進行鋪蓋翻修、垂直防滲墻修筑、閘室基礎回填灌漿、部分排水孔修復、更換兩扇砼閘門為鋼閘門。1999年3月10日至1999年7月28日，主要加固措施包括：（1）將原9扇鋼筋砼閘門拆除更換為平板鋼閘門，同時對閘門槽進行修補；（2）改建完善消能防沖設施；（3）完善工程管護設施。建設單位漳衛南運河管理局，設計單位水利部天津水利水電勘測設計研究院。由水電五局亞華公司機械廠負責閘門制作、安裝，漳衛南局德州工程總公司負責翼墻和消能防沖加固改建、管護設施完善及電器設備更新等項目。

二、技術指標

西鄭莊分洪閘水閘結構型式為帶胸墻開敞式。孔數為11孔。設計過閘流量為1200m3/s，校核過閘流量為1640m3/s。

三、歷史運用

西鄭莊分洪閘未曾起用過。

劉莊節制閘

一、基本情況

劉莊節制閘位于河南省?？h淇門附近的淇河和共產主義渠匯合處，用于控制共渠下泄流量，間接調控衛河流量，使衛河和共產主義渠分泄上游來洪。由河南省水利廳批準，河南省水利廳勘測設計院負責設計，新鄉地區共渠二期工程指揮部負責組織建造。工程于1960年3月開工，8月主體工程竣工，9月18日正式啟閘放水。

劉莊節制閘為中型水閘。原建為鋼、木、砼混合結構弧形閘門，右側為航道孔木迭梁閘門?，F(xiàn)狀為鋼結構弧形閘門6孔，木平板閘門3孔。工作橋、交通橋和檢修橋均為鋼筋砼結構。

1961年汛期，由于閘門未及時開啟，水流將右側航道孔木疊梁閘門沖毀，水流集中從航道孔下泄，右岸堤防坍塌，管理房塌陷于水中，汛后將航道孔木迭梁門改建為三孔平板木閘門。

1963年汛期，由于閘前70m處土壩圍堰未徹底拆除，當洪水漫堰后，圍堰潰決，高速水流直沖閘門，大部分閘門被沖毀，工程已不能正常運用。1963年9月，由河南省水利廳批準，由安陽地區水利局設計，衛河管理處負責施工，對工程進行了全面整修。整修工程項目有：①安裝鋼結構弧型閘門、更換啟閉機、錨固支座牛腿和閘墩的結合。②將木結構工作橋、交通橋拆除改建為鋼筋砼結構，增建鋼筋砼檢修橋和框架式啟閉機房。③整修上、下游護坡、翼墻及海漫等。工程于1965年5月完工。

由于該閘經過多年運用，年久失修，部分閘墩牛腿鋼筋裸露銹蝕，砼炭化嚴重，部分砼中還發現參雜有泥土等，直接威脅到工程的安全運用。2000年6月，對該閘進行了加固，主要內容包括：①將6孔閘門牛腿全部鑿除，配備鋼筋，重新澆筑硅粉砼。②將6孔閘門閘墩砼表面鑿除15cm，增配鋼筋網，重新澆筑硅粉砼。③將閘墩斜拉鋼筋全部鑿出，經除銹后重新封閉環氧砂漿。2000年9月8日完工。

二、技術指標

劉莊節制閘水閘結構型式為胸墻開敞式?？讛?shù)為9孔。設計過閘流量為400m3/s，校核過閘流量為500m3/s。

三、歷史運用

在1975、1982、1986年幾次大洪水過程中，雖然閘門全開泄洪，但通過劉莊閘閘孔約束和調節水流，基本保證了衛河和共渠兩河堤防沒有出險，防汛效果明顯。

牛角峪退水閘

一、基本情況

牛角峪退水閘分別包括五孔閘、兩孔閘、低水涵洞三部分，位于山東省武城縣四女寺鎮。牛角峪退水閘為武城縣的防汛和農業蓄水灌溉起到了決定性的作用。

1. 牛角峪退水閘（五孔閘），在減河右岸，堤防樁號1+300，始建時間1967年9月25日，于1968年6月建成，由山東省水利勘測設計院設計，德州市水利局安裝隊施工，工程等級為Ⅱ級，主要功能是退水。

1985年9月至1986年6月，對五孔閘進行抗震加固。1994年對五孔閘門進行更換。2001年9月29日至2001年11月3日，實際投資20.8萬，對五孔閘機架橋排架進行粘鋼加固，施工單位為漳衛南運河德州河務處。

2. 牛角峪退水閘（兩孔閘）在減河右岸 ，堤防樁號1+400。工程始建于1962年9月，建成于1963年4月。由山東省水利勘測設計院設計，由德州市水利局安裝隊施工，工程等級為Ⅱ級，主要功能：退水。

3. 牛角峪退水閘（低水涵洞）在減河右岸，堤防樁號1+100。工程始建于1962年9月，建成于1963年6月，由山東省水利勘測設計院設計，德州市水利局安裝隊施工，工程等級為Ⅱ級，主要功能是退水。

二、技術指標

牛角峪退水閘（五孔閘）水閘結構型式為帶胸墻開敞式?？讛?shù)為5孔。設計過閘流量為257m3/s。

牛角峪退水閘（兩孔閘）水閘結構型式為帶胸墻開敞式?？讛?shù)為2孔。設計過閘流量為84m3/s。

牛角峪退水閘（低水涵洞）水閘結構型式為涵洞式?？讛?shù)為4孔兩閘門。設計過閘流量為37m3/s。

王營盤攔河閘

一、基本情況

王營盤攔河閘位于河北省東光縣王營盤村附近漳衛新河上，河道中心樁號為62+270m處。始建時間1973年3月，建成時間1973年9月，建設單位：漳衛南運河水閘管理局，設計單位河北省根治海河指揮部勘測設計院，施工單位河北省海河工程局三隊施工。工程等級三級，主要功能為攔蓄洪水，灌溉。

1999年5月，王營盤閘啟閉機配電箱及啟閉機護罩進行更換。

二、技術指標

王營盤閘水閘結構型式為開敞式?？讛?shù)為12孔。設計過閘流量為3500m3/s，校核過閘流量為5000m3/s。

三、歷史運用

工程建成以來發揮的工程效益：工程建成后在汛期攔蓄洪水，平時解決周圍各縣的用水問題，發揮了巨大作用。

歷史經歷最大洪水：1996年洪水。

《子牙河系》

獻縣樞紐

上圖為獻縣樞紐進洪閘

一、基本情況

獻縣樞紐位于河北省滄州市獻縣城西北3km，在子牙新河和子牙河的上口，由子牙新河深槽進洪閘、子牙河節制閘和子牙新河灘地溢洪堰組成。

獻縣樞紐始建于1966年，1967年完工，于2000年進行了工程改建，建設單位為河北省子牙河河務管理處，設計單位為河北省水利水電第二勘測設計研究院，施工單位為河北省水利工程局，工程按二等工程建設，主體工程按2級設計，主要擔負子牙河系的防洪任務。

獻縣樞紐經過30多年的運用，發現在啟閉閘門時出現振動，交通橋橋面和欄桿多處損壞，配電設備嚴重老化，閘門銹蝕、砼部分露筋，節制閘底板出現貫通裂縫，經河北省水利科學研究院取巖心鑒定，認為工程急需除險加固，為保證工程正常運用，2000年5月，由河北省水利水電第二勘測設計研究院做出了初步設計，經報河北省水利廳批準，2000年9月獻縣樞紐除險加固工程開工建設，2002年12月工程竣工驗收。

二、技術指標

獻縣樞紐進洪閘水閘結構型式為開敞式?？讛?shù)為6孔。設計過閘流量為943m3/s，校核過閘流量為1130m3/s。

獻縣樞紐節制閘水閘結構型式為有胸墻開敞式。孔數為3孔。設計過閘流量為600m3/s，校核過閘流量為800m3/s。

獻縣樞紐進洪堰水閘結構型式為駝峰堰式。設計過閘流量為5050m3/s，校核過閘流量為7878m3/s。

三、歷史運用

獻縣樞紐建成后，曾在1996年“96.8”泄洪過程中發揮過重要的作用。“96.8”洪水獻縣泛區滯洪，獻縣樞紐子牙新河進洪閘8月1日8時全開，洪水從子牙新河下泄，8月9日11時，閘上水位達到13.56m，溢洪堰開始溢流，子牙新河流量為680m3/s，到8月10日17時達到最大流量1090m3/s，水位為14.49m，8月12日14時壩上水位達到最大值14.97m，子牙新河泄量為825m3/s，然后泄量逐日減少，到8月17日8時，閘上水位13.59m時，壩上停止過流，洪水由子牙新河主槽繼續下泄，到9月6日9時，閘門關閉蓄水。汛期總泄水13.72億m3。

獻縣樞紐節制閘8月7日22時，閘上水位11.58m時控制泄量87m3/s，到8月10日23時閘上水位13.15m時，控制泄量達到最大106m3/s，8日11時至13日8時控制泄量85～90m3/s。汛期總泄水量1.48億m3。

艾辛莊樞紐

一、基本情況

1. 概況

艾辛莊樞紐位于河北省邢臺市寧晉縣艾辛莊村西南2.5km處，該樞紐由滏陽河節制涵洞和滏陽新河主槽漫水橡膠壩組成，是寧晉泊出口控制工程。

艾辛莊樞紐始建于1967年，1969年6月建成，2001年9月開始對該樞紐進行改建，改建工程建設單位為河北省子牙河河務管理處，設計單位為河北省水利水電第二勘測設計研究院，施工單位為河北省水利工程局和衡水市水利局建筑工程處。

根據《水利水電工程等級劃分及洪水標準》（SL252—2000）和《防洪標準》（GB50201—94）規定，本樞紐工程等級屬二等，主要建筑物節制涵洞和橡膠壩均為2級。工程主要作用是調節上游來水，讓汛期上游洪水主要由滏陽新河下泄，滏陽河主要承泄艾辛莊以下滏陽河流域?yàn)r水，非汛期上游來水均由滏陽河下泄供航運和灌溉。

工程主要設計技術指標：節制涵洞設計流量150m3/s，設計水位29.26m（85高程，下同），校核流量150m3/s，校核水位31.09m；橡膠壩設計上游水位23.5m，設計下游水位19.7m。

2. 工程除險加固情況

（1）水閘鑒定情況：2001年7月7日，河北省水利廳組成艾辛莊樞紐節制涵洞處理咨詢專家組，與子牙河河務管理處、河北省水利水電第二勘測設計研究院、河北省水利科學研究院經過認真質詢、討論，一致認為艾辛莊節制涵洞存在諸多問題，嚴重影響工程的安全運行，因此對艾辛莊樞紐進行除險加固是必要的，應盡快安排實施。

（2）改建、加固原因：艾辛莊樞紐至今已運行余30年，橡膠壩曾于1986年更換壩袋一次，至今已有15年，根據《橡膠壩技術規范》（SL227—98）中的規定，壩袋使用壽命一般為15—20年，由于連年干旱，壩袋受風吹日曬，河中污染水對壩袋的腐蝕，大大縮短了壩袋的使用壽命，壩袋已嚴重老化，起皺起泡，且多處出現孔洞；節制涵洞建成以來，由于施工質量問題，雖于1968年和1976年對底板進行了兩次灌漿處理，但質量依然很差，底板仍出現20余條裂縫，裂縫總長53.6m，工程設施和機電設備嚴重老化，砼碳化嚴重，已影響到工程的正常運用。

建設過程：工程總工期一年，2001年9月15日至11月15日進行施工，工期3個月，冬季進行清淤工程施工，節制涵洞的砼澆筑及護砌工程于2002年春開始施工，2002年汛前主體工程完工。

二、技術指標

艾辛莊樞紐節制涵洞水閘結構型式為閘底板一體鋼筋砼結構?？讛?shù)為3孔。設計過閘流量為150m3/s，校核過閘流量為150m3/s。

艾辛莊樞紐橡膠壩設計過閘流量為250m3/s。

三、歷史運用

樞紐工程建成以來，有過1988、1996年兩次較大降水，1988年降水主要集中在滹沱河流域，艾辛莊樞紐過水不大，樞紐主要起調節上游來水、蓄水灌溉的作用。

1996年洪水期間，橡膠壩坍平壩袋，洪水自由下泄。寧晉泊8月4日開始滯洪，8月6日達到最高水位26.13m，滏陽新河8月7日11時達到最大泄量303m3/s。寧晉泊滯洪時，為盡量減少滯洪區損失，8月4日15時54分，艾辛莊節制涵洞提閘向滏陽河放水，8月6日8時流量為26m3/s，由于下游車張閘啟閉失靈，6日15時閉閘。8月8日14時再次提閘，8月9日8時達到“96.8”洪水期最大泄量149m3/s，由于滏陽河多年來淤積比較嚴重，泄水能力下降，下游武邑趙橋地段漫溢，為不造成損失，8月11日12時30分關閉，12日8時再次提閘，流量控制在50m3/s以內下泄，直到9月26日8時全部關閉蓄水，汛期總泄水量1.736億m3。

經濟效益：樞紐在泄洪期間充分發揮了調節洪水，滯洪緩洪，安全下泄的重要作用，有效地減少了洪水淹沒面積和洪災經濟損失。

鍋底分洪閘

一、基本情況

鍋底分洪閘建于1958年，共2孔，單孔凈寬10m，閘底高程2.44m（國家85高程），設計流量200m3/s。由于設計泄流不足，分洪時往往需要根據情況扒開鍋底閘兩側堤埝以加大分洪流量。

二、技術指標

鍋底分洪閘水閘結構型式為鋼筋砼結構。孔數為2孔。設計過閘流量為200m3/s。

南排河穿運倒虹吸

一、基本情況

1. 概況

南排河穿運倒虹吸工程（滄州市肖家樓樞紐工程）位于滄縣肖家樓村北南排河上。主要功能是排泄瀝澇、改良鹽堿地及蓄水灌溉。

設計及施工情況：建設單位滄州專區水利局，設計單位天津市水利局，由天津市南排河工程指揮部施工。工程始建于1960年2月，同年7月完成。并于1965年2月進行擴建，同年7月完成，由河北省水利廳勘測設計院設計，滄州專區南排河倒虹吸工程指揮部施工。

2. 工程除險加固情況

（1）安全鑒定情況

由于南8孔未全按設計圖紙施工，將砼結構改為漿砌石墩墻，現已是超期服役，墩墻多處出現程度嚴重的裂縫等破壞，蓋板砼也剝落露筋。根據以上情況，該閘涵初步認定為Ⅳ類閘。

（2）除險加固情況

肖家樓穿運倒虹吸始建于1960年，由于年久失修，閘門系統銹蝕嚴重，部分止水開裂、殘缺，電器設備失靈、老化。為確保該工程安全渡汛，保證滄州市、津浦鐵路及周邊地區國家和人民生命財產安全，于2002年5月初對該工程進行進行了維修：更換止水橡皮、止水壓板；閘門系統噴砂除銹刷漆；更換電子設備及電纜。6月15日全部完工，工期為44天。

2000年9月12日進行了引黃濟津漏水處理工程，主要包括：下鋪復合土工膜，上部為12cm的砼襯砌。該工程順南運河向長180m，橫向長74.87m。10月10日全部完工，工期28天。

二、技術指標

南排河穿運倒虹吸水閘結構型式為鋼筋砼箱式涵洞?？讛?shù)為22孔。設計過閘流量為552m3/s，校核過閘流量為950m3/s。

三、歷史運用

肖家樓倒虹吸對歷史上1963、1964、1969、1977年等洪瀝水排泄起到了顯著作用，4年累積排泄水量37億m3，最大泄量858m3/s（1963年328m3/s、1964年170m3/s、1969年630m3/s、1977年858m3/s）。

1969年南排河上游降雨300～400mm的特大暴雨，倒虹吸排泄量達631m3/s，相應閘上水位7.91m，超過設計流量80m3/s。

1976年是個大旱年，由南運河調入南排河水量3.25億m3，通過倒虹吸向下游排放4.2億m3（包括分洪和排瀝水量），使交河、滄縣、黃驊市、中捷、南大港三縣二農場灌溉70多萬畝。

子牙新河?？跇屑~

一、基本情況

1. 概況

子牙新河?？跇屑~，位于天津市大港區新、老馬棚口之間海大道上，沿海大道南北長約5km，由子牙新河主槽擋潮閘、灘地?fù)醭毙购殚l、灘地?fù)醭毖摺┑匦购檠呓M成，主要作用是擋潮拒堿，泄洪排瀝，蓄淡灌溉。

除灘地?fù)醭毙购殚l建于1958年，其余建筑物均在1966年7月由河北省水利廳勘測設計院設計，經河北省根治海河指揮部批準，天津市建筑工程局第五建筑公司承建。1966年10月開工，1967年7月完成。1967年7月21日由河北省根治海河指揮部主持驗收。1967年8月2日交河北省子牙河河務管理處管理。1975年10月移交河北省南運河河務管理處管理。

2. 工程除險加固情況

1986年，經河北省水利廳報省計委批準，改建了主槽擋潮閘門，由原來的予應力鋼筋砼平面板升臥式閘門（主槽中孔為鋼閘門）改為定輪平板鋼結構直升門；抬高機架橋；改建檢修橋、操作室；更換公路橋臨海側T型梁；拆、修安裝了啟閉機及電器設備；閘墩等部位的砼也進行了修補。1986年4月25日改建工程開始施工，河北省水利廳工程局二處委托機械廠承擔金屬結構部分， 11月29日，海口樞紐改建工程全部完工。

1997年，經河北省水利廳批準，對灘地?fù)醭毙购殚l進行了維修加固。維修加固項目包括：1. 更換16孔閘門為鋼筋砼閘門；2. 鑿除16孔機架橋，重建2孔機架橋，該兩孔閘門啟閉設備為手動葫蘆；3. 對原有閘墩、門槽等已壞部分的砼進行鑿除修補；4. 對下游沖毀的漿砌石護坡進行修補；5. 更換交通橋欄桿。1997年5月10日開始施工，1997年7月15日竣工。

1999年，經河北省水利廳批準對?？跇屑~擋潮閘包括子牙新河主槽擋潮閘、青靜黃擋潮閘、北排河老擋潮閘進行了T梁更換工程，該工程主要工程項目有：1. 更換三閘工作橋T梁及橋欄桿；2. 啟閉機拆、裝及維修；3. 更換三閘電纜等電氣設備；4. 三閘增設防雷及接地系統。該工程項目從1999年5月12日開工，12月20日完工。

子牙新河灘地泄洪堰：該堰實為過水路面，堰頂高程為3m，在過水路面的西側有小排水溝，東側有高0.5m小土堆與過水路面平行用來排水和擋潮。1985年汛前渤海灣發生強潮，擋潮堰上的小土堰部分被沖毀，1986年汛前，天津市大港區水利局河道管理所又將小土埝加高到4.0m高程，頂寬40m。1999年海大道改建時改為砼路面，其承擔平時擋潮、公路任務。

二、技術指標

海口樞紐子牙新河主槽檔潮閘水閘結構型式為開敞式鋼筋砼結構。孔數為3孔。設計過閘流量為864m3/s，校核過閘流量為972m3/s。

海口樞紐灘地檔潮泄洪閘水閘結構型式為開敞式鋼筋砼結構。孔數為16孔。設計過閘流量為1089m3/s，校核過閘流量為1248m3/s。

?？跇屑~泄洪堰水閘結構型式為砼路面。設計過閘流量為4047m3/s，校核過閘流量為6780m3/s。

三、歷史運用

“96.8”洪水，于8月7日10時15分到達獻縣樞紐。獻縣樞紐進洪閘及時提起，由子牙新河主槽下泄，8月8日21時39分到達?？跇屑~，水位達到3.4m，?？跒┑?fù)醭臂?月16日19時開始破除，共扒口5個，扒除長度400m，口門扒至3.0m高程，口門扒開后即開始過水，隨著水流不斷加大，漫過小埝，未拆除部分沖毀。8月19日2時，?？跇屑~出現最大洪峰流量1510m3/s，小埝口門寬度達1800m，過流802.5m3/s，相應主槽閘417m3/s，16孔閘過流290.5m3/s，汛后對破除的擋潮埝進行了恢復。

西河閘

一、基本情況

西河閘樞紐地處天津市西青區楊柳青鎮北子牙河上，上距大清河與子牙河匯流點12km，下距北運河與子牙河匯流點15km，是大清河系洪水進入天津市海河干流的最后一道屏障，是天津市防洪的西大門。工程始建于1958年4月，1958年10月竣工。工程為二級建筑物，包括節制閘、船閘、攔河壩三部分。

在防洪上主要是攔蓄大清河、子牙河、南運河等河道的汛期洪水，通過東淀等洼地進行調節，當大清河系與永定河、北運河系洪水遭遇時，控制大清河、子牙河系泄入海河的流量，使海河的水位和流量不超出安全值，保證天津市及津埔鐵路的安全。西河閘在四十余年的運行使用過程中，管理單位始終堅持精心維護、正確地進行控制運用，充分發揮工程效益。自1958年10月建成以來，累計泄水620.4億m3，反向運用支援農業灌溉泄水2.86億m3。

西河節制閘于2000年6月經專家鑒定為三類閘，目前西河閘除險加固初步設計報告及審查已完成。2000年水利部天津勘測設計院對西河節制閘工程進行了鑒定，提出逆向輸水對翼墻穩定不利，底板存在著局部脫空現象，弧型閘門需要加固，啟閉機需要更新等。

西河閘管理處是該工程的管理單位，隸屬于水利部海河水利委員會海河下游管理局。多年來，管理處出色地完成了各項運行管理工作，同時大力開展多種經營活動，取得了顯著的成績，多次被評為委、局級先進單位。

二、技術指標

西河閘節制閘水閘結構型式為開敞式?？讛?shù)為6孔。設計過閘流量為1100m3/s，校核過閘流量為1260m3/s。

西河船閘水閘結構型式為開敞式。孔數為1孔。

三、歷史運用

工程建成后不久，經受了1963年洪水的考驗，實際最大流量超設計流量420m3/s。經合理調度運用，西河閘有效地控制了下泄流量，全年徑流量97億m3，對保衛天津市和津埔鐵路的安全度汛起了巨大的作用。同時，為滿足上游的搶險救災物資的供應，船閘在超高水位8.5m的情況下繼續運用，對搶險救災物資供應起到一定的作用。

1996年汛期大清河上游各地區突降大雨，河北省暴雨成災，西河閘上8月13日水位達6.63m，相應閘下水位2.74m，經合理調度，最大流量216m3/s，總泄水天數185天，共計泄水9.71億m3，這運用已近40余年的老閘，又一次經歷了洪水的考驗，未出現大的工程事故，保衛了天津市和津浦鐵路的安全，緩解了河北省的壓力。
