【嗶哥嗶特導讀】南北方神器米家踢腳線電暖器1S拆解，智能恒溫的秘密是什么?

　　前言：

　　在北方，每家每戶都有暖氣，但是想要做到實現房間溫度個性化調節還是有難度的，與北方不同的是，南方幾乎很溫暖，但也要應對階段性的寒冷天氣。為了應對南北方特殊的取暖需求，不少商家推出了地腳線電暖器。米家踢腳線電暖器1S因?yàn)閾碛兄悄芎銣亍⒖焖賹?shí)現升溫等優勢廣受受眾喜愛。

　　米家踢腳線電暖器1S額定輸出功率為2200W，即使溫度最高時，以最高功率運行，一小時耗電才 2.2 度，上海芯圣主控MCU與芯朋微ac-dc芯片是該款產品的核心元器件。下面《半導體器件應用網》帶來這款米家踢腳線電暖器IS的拆解，一起來看看這款電暖器有什么重要核心零部件吧!

　　米家踢腳線電暖器1S拆解視頻

　　主要元器件預覽

　　主控MCU上海芯圣HC89F3421

　　帶鍵盤掃描接口的LED驅動控制專用電路AiP1628

　　Wifi模塊樂鑫信息科技ESP32-WROOM 系列模組

　　豐明安規電容

　　ac-dc芯片芯朋微PN8038AZ

　　永能繼電器YX202

　　百隆三端穩壓管ICF L7805C

　　米家踢腳線電暖器1S開箱

　　

　　

　　包裝上標注著米家踢腳線電暖器1S的功能信息。

　　

　　圖源小米官網

　　

　　

　　在拆解下來的產品底部鋁鋼管部分，標注著米家踢腳線電暖器1S的產品信息。

　　產品名稱：米家踢腳線電暖器1S

　　產品型號：TJXDNQ02LX

　　防水等級：IPX4

　　生產廠家：杭州樂秀電子科技有限公司

　　額定電壓：220V～

　　額定頻率： 50HZ

　　額定功率:2200W

　　

　　米家踢腳線電暖器1S主要零部件

　　拆開米家踢腳線電暖器1S，我們可以看到里面零部件主要有3個部分，分別為電源控制板、觸控面板以及溫度控制電路板。

　　觸控面板

　　觸控面板正面

　　

　　

　　HC89F35312

　　主控MCU用到的是上海芯圣的HC89F3421，HC89F3421是上海芯圣的一顆采用高速低功耗 CMOS 工藝設計開發的增強型 8 位觸摸單片機，內部有 32K Bytes FLASH 程序存儲器，256 Bytes IRAM 和 1K Bytes XRAM，最多 26 個雙向 I/O 口，1 個外設功能引腳全映射模塊PTM ，5個16位定時器/計數器，3組12位帶死區控制互補PWM，1個8位PWM， 2 個 UART，1 個 SPI，一個 IIC，最多 26 個外部中斷，最多 16 通道電容觸摸按鍵檢測，最多 16+2 路12 位 ADC，四種系統工作模式(正常、低速、掉電和空閑)和 19 個中斷源。

　　

　　

　　

　　AiP1628

　　顯示驅動部分，用到的是無錫中微愛芯的AiP1628，AiP1628是帶鍵盤掃描接口的LED驅動控制專用電路，內部集成有MCU數字接口、數據鎖存器、鍵盤掃描等電路。本產品主要應用于VCR、VCD、DVD及家庭影院等產品的顯示屏驅動。

　　

　　其主要特點如下：l

　　采用功率CMOS工藝l

　　顯示模式(10段×7位～13段×4位)l

　　鍵掃描(10×2bit)l

　　輝度調節電路(占空比8級可調)l

　　串行接口(CLK，STB，DIO)l

　　內置RC振蕩(450KHz±5%)l

　　內置上電復位電路l

　　封裝形式：SOP28

　　

　　WiFi模塊是采用樂鑫信息科技(上海)股份有限公司的ESP32-WROOM 系列模組，公司ESP32-WROOM 系列模組基于 ESP32-D0WD 雙核芯片設計，適用于基于 Wi-Fi 和藍牙連接的應用場景，具備強大的雙核性能。

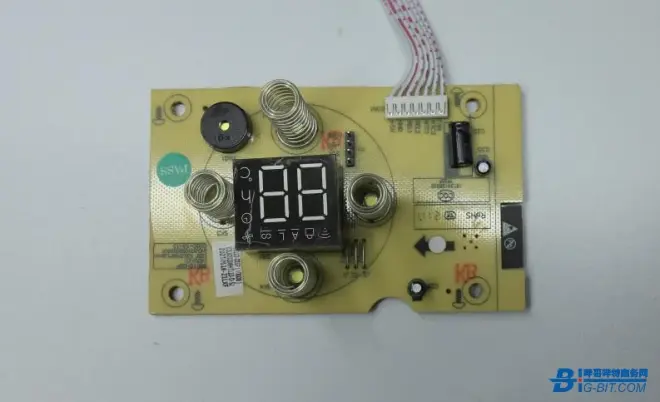

　　觸控面板背面

　　

　　背面板較簡潔，由4個彈簧觸點，1個LED顯示數碼管，1個蜂鳴器X1以及2個鋁電解電容組成。

　　

　　LED顯示數碼管，可顯示溫度、網聯、風速風力等信息。

　　

　　蜂鳴器，型號KD，主要用于電暖器操作提醒。

　　

　　輸入端鋁電解電容器，絲印SD CD263，主要用于濾除市電整流后的雜波，讓電流波紋更加平穩。

　　電源控制板

　　

　　

　　輸入端采用百隆三端穩壓管ICF L7805C，ICF L7805C內部集成有限流保護，熱關斷和限功率功能，使其從本質上不會被損壞。如果散熱充分，電路能在1.5A電流下持續工作。

　　功能：

　　1.5A三端正電壓穩壓電路

　　應用：

　　各種穩壓電路

　　特點：

　　輸出電壓有5V,6V,8V,9V,10V,12V,15V,18V,24V

　　可選擇輸出方式輸出電流能達到1.5A

　　熱保護

　　短路電流保護

　　輸出安全工作范圍保護

　　

　　輸入端ac-dc芯片采用芯朋微PN8038A，PN8038A集成PFM控制器及650V高雪崩能力智能功率MOSFET,用于外圍元器件極精簡的小功率非隔離開關電源。PN8038內置650V高壓?jiǎn)?dòng)模塊，實現系統快速啟動，超低待機功能。該芯片提供了完成的智能化保護功能，包括過流保護，欠壓保護，過溫保護。另外PN8038的降頻調控技術有助于改善EMI特性。

　　

　　

　　EE16高頻變壓器，絲印號為QJ-EE16-2081,具體廠家未標明。

　　

　　輸出端豐明安規電容，優化系列X2認證型，采用高分子聚丙烯薄膜介質、加厚型金屬化電極、 全自動噴焊工藝，94V0級阻燃PBT塑殼、耐濕熱環氧樹脂密封、 CP線引出。

　　

　　繼電器是重要的控制元件之一，是電控制器件。米家踢腳線電暖器1S用到的輸出端繼電器是永能繼電器YX202。

　　特點 Features：

　　● 15A觸點切換能力. ontact switching capability:15A.

　　● 可提供符合IEC 60335-1 要求的產品. Product comply with IEC 60335-1 available.

　　● 超小型,標準印刷板引出腳. Subminatrue,standard PCB layout.

　　溫度控制電路板

　　側面

　　

　　

　　圖片為零部件雙向可控硅芯片，型號BTA16-600B，廠家未標明。

　　背面

　　

　　

　　CBB13電容 103J630V H,0.01UF+_5%,耐壓630V，廠家信息未標明。

　　

　　上圖元器件過零雙向可控硅輸出光耦，絲印號M0C3063，具體廠家未標明。

　　

　　溫度控制電路板還連接著過溫保護開關，陶瓷溫控器，絲印號KSD301G250V16A 105℃，具體廠家標明。

　　半導體器件應用網總結：

　　半導體器件應用通過拆解了解到，這款米家踢腳線電暖器1S主要由電源控制板、觸控面板、溫度控制電路板組成，上海芯圣的HC89F3421和芯朋微ac-dc芯片PN8038A是這款電暖器的核心元器件，這款高速低功耗 CMOS 工藝設計開發的增強型 8 位觸摸單片機讓產品實現更加靈敏的處理能力。另外依靠芯朋微ac-dc芯片PN8038A與電暖器內發熱管產品的配合使用實現了米家踢腳線電暖器1S能的快速升溫功能。

　　總的來說，米家踢腳線電暖器1S是一款值得選擇的小家電產品，這款產品靈活小巧方便移動，不僅能應對南方階段性寒冷天氣，還能夠滿足一家人不同區域的特殊取暖需求，比如可以滿足老人小孩等特殊人群對于取暖比較渴望的需求，南方特殊取暖需求也能很好的解決。
