這一節算是個重點，我們自己動手繪制電路圖，就會對它的理解更深刻。
現在我們腳落地：）一步步來。
///插播一條：我自己在今年年初錄制了一套還比較系統的入門單片機教程，想要的同學找我拿就行了免費的，私信我就可以哦~點我頭像黑色字體加我地球呺也能領取哦。最近比較閑，帶做畢設，帶學生參加省級或以上比賽///

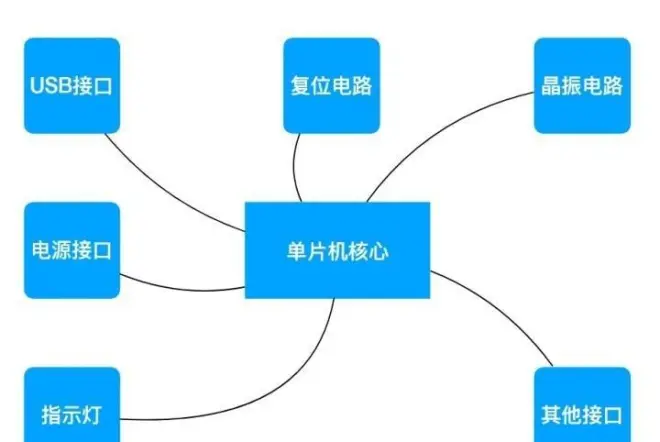

還是從功能框架圖開始。
單片機核心是ATMEGA328P-PU。單片機你可以理解為電路板的大腦。
現在我們把他的腦袋裝上。
現在我們的板子大腦有了。
我們先了解下這個大腦，單片機。
我們認識一個東西，主要從兩個方面去了解它。
.實物
.說明書（或者叫規格書，或者叫做DATASHEET）
它的實物是這樣子的：
說明書兩個（第一個簡要，第二個詳細）：
下面這個圖是從說明書中截取的：
這個像蜈蚣一樣的元件就是單片機。它有28條腿。
電子器件都是需要供電的。
VCC GND這兩個引腳是主供電的腳。
我們看到兩個GND，GND是英文ground簡寫，實際接的電源的負極。
我們從上面看到是兩個GND，在這個單片機的內部兩個GND實際是連在一塊的。如果引腳特別多的單片機，會有好幾組VCC GND。
例如下面的單片機STM32單片機
我們看到了大量的VDD VSS的引腳，這個VDD和上面的VCC是等同的，VSS和GND是等同的。所以說符號不重要，而是看符號代表的實際意義其中VSS1 VSS_2等等是我自己標注的，為了對這幾個引腳做區分，避免繪圖的時候出錯和遺忘，實際所有的都可以標注為VSS。
現在我們回到要學習的ATEMGA328單片機。
AREF是一個參考電壓的引入腳，AVCC是模擬供電輸入腳。
這兩個都是用在模擬信號輸入時用的。
這里出現模擬信號的概念，模擬信號對應于數字信號。
數字信號高低變化，假設供電3.3V不是0V就是3.3V沒有中間階段。
模擬信號則是0~3.3V的一個變化，可以是0~3.3V之間的任何電壓。
實際上世界上沒有所謂的純粹數字信號的，看麻省理工的公開課，一位老師講的很好，
數字信號的轉折點（模擬信號）的處理，就是Intel公司賴以發家的本錢。
在從3.3V到0V的高低變化上是需要時間的，再短的時間也是時間，即使是納秒、微妙。
前面我們學過1秒=1000毫秒=1000000微妙=1000000000納秒。
假設設備速度快到納秒級，也就是把1秒的時間分成1000000000份，每份的時間就是我們高低變化的時間。
AVCC是和外部模擬部分的供電一致的，也就是說，如果要求高，要單獨供電到這個腳，不要和VCC接在一塊（實際上要求不高的電路，AVCC VCC可以接在一塊，簡化電路）
AREF是參考電壓，因為我們開關機或者特殊情況VCC是波動的，也就是不準，但我們測量的模擬信號要非常準確，就需要單獨加一個電壓給AREF作為模擬信號的基準電壓。
AVCC和AREF的不同是：
AVCC是要給單片機內部模擬部分信號電路供電的，需要一定的電流（因為單片機電壓是確定的，實際是需要一定消耗功率才能工作，電壓乘以電流，電壓不變，那么就對電流有要求）
AREF是一個參考電壓，不是供電電壓，所以需求的電流很小，但對電壓的穩定性要求高。
老三部曲，看到復位腳了嗎，RESET就是復位的意思。
復位電路就接到這個腳，上面有兩節曾經講過復位電路，可以回頭看看，下一步我們也會實際搭建復位電路。
老三部曲之三晶振電路接口。
電源、復位、晶振我們先把這三個電路連接好。
Step1（step是步驟的意思對這個詞愛不釋手，就不寫中文了）添加晶振
Step 2添加個通用電阻
Step 3添加個通用的電容
注意這里輸入cap電容就出來了，不一定輸入完整的英語單詞
現在從小學三年級就開始學英語，及時許多同學再討厭他，為了能夠?qū)εd趣復雜，我們要把幾個電子的單詞搞懂：）
Step 4我們使用的元件欄里面就有了我們添加的幾個元件。
Step 5照葫蘆畫瓢，我們先把復位電路加上。
這是原始的接法，實際復位電路一個電阻，一個電容就夠的，這里為了照顧測試，還有就是考慮可靠性，增加了D2和Reset-EN這兩個元件。
D2這個二極管在這里的作用是，當電容充滿電，第二次復位時可以快速把電容的電放掉。
我沒有仔細研究過這里，我用stm32這款單片機時，這個二極管一直沒有加上，產品也沒什么問題，存在兩種情況，一個是stm32復位電路內部就集成了這個類似于二極管的電路，另外一個就是電容比較小104（100nf）以下，所以復位總是快速的，感覺不到差異，但是再更高速的電路中D2這個二極管是否要保留，要實驗確定。
目前我用就是一個電阻一個電容組成復位電路。現在我們用的Atema328這個單片機，16M左右的速度，所以算是不高的速度。
說到這里，提醒學電子的同學，任何理論上的電路都是不靠譜的，所有的電路都需要經過實際測試確定，只有經過大批量驗證的電路才靠譜。
另外，電路的應用范圍也是不一致的，假設用在玩具上，復位電路，晶振電路都可以不加，因為很多單片機內部自己有這兩套電路，但是假設用在航天上，需要可靠的復位電路，會用專用的復位芯片，甚至做多重冗余設計。
