學習一個新的圖形API或者中間件，第一件事一般就是繪制最簡單的圖元，三角形。

The-Forge API基于dx12/vulkan設計，如果曾經有學習過 DX12/Vulkan，上手會非常容易。當然如果沒有接觸過也沒關系，使用過The-Forge之后，返回去上手DX12/Vulkan也會變得非常簡單。如果只接觸過openGL，那么這個教程對你可能會有些痛苦。openGL API的設計思路，和dx12/vulkan的差異還是太大了。

推薦一個vulkan教程： https://vulkan-tutorial.com/

新建窗口

本教程基于The-Forge第一個Demo?01_Transformations?精簡而來，編譯時選擇 DebugDx 版本。The-Forge開發時沒有使用CMake/premake/ninja等構建工具，而是手工維護各個平臺的構建，因此，并沒有use as lib的相關教程。對于對build,compile,link不熟悉的同學，這個步驟可能要有些痛苦了。

新建一個空工程

添加 The-Forge 根目錄到 include path

添加?The-Forge\Examples_3\Unit_Tests\PC Visual Studio 2017\x64\DebugDx 到 library path

將下列庫添加為依賴：Xinput9_1_0.libws2_32.libgainputstatic.libRendererDX12.libOS.lib

添加Preprocessor Definition：?USE_MEMORY_TRACKING； _DEBUG ；_WINDOWS ；DIRECT3D12

做好這些準備工作之后，就可以開始寫代碼了

有了這個基礎框架就可以運行了，運行之后應該是直接閃退，因?yàn)檫€缺少一些dll文件，把DebugDx下的?amd_ags_x64.dll；WinPixEventRunTime.dll；dxcompiler.dll；dxil.dll 拷貝到exe所在路徑，然后再次運行，就可以看到窗口了

最后的extern和main函數，也可以用DEFINE_APPLICATION_MAIN代替。

程序生命周期

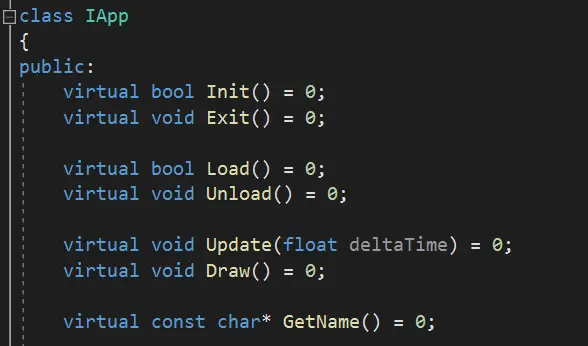

IApp.h中，有如下虛函數

查看WindowsBase.cpp中WindowsMain函數的實現，可以知道程序的實際生命周期如下

創建Renderer

添加一個全局變量：?Renderer* pRenderer = nullptr;

在Init函數中添加：

在Exit函數中添加：removeRenderer(pRenderer);

Renderer對象的作用，類似dx12/vulkan中的device

創建GraphicsQueue

添加全局變量：Queue* ? pGraphicsQueue = nullptr;

在Init函數中添加：

在Exit函數中添加：removeQueue(pRenderer, pGraphicsQueue);

注意：在Init中創建對象的順序，和Exit中銷毀對象的順序相反，也就是說，后創建的對象要更先銷毀。

給只用過openGL的同學講一下，在dx12/vulkan/metal等現代圖形API中，device，fence，buffer，semaphore，descriptor等的管理，從驅動移交到了開發者手中，意味著開發者要做更多的事情。力量越大，責任就越大。

現代圖形API一般支持多種Queue：Graphics，Compute，Cpoy(dx12)/Blit(Vulkan)，不同的Queue意味的功能有所不同，比如Graphics Queue支持所有的Stage(VS,PS,DS,HS,GS,CS)，而Compute Queue可能只支持CS一種Stage。實際開發時某些硬件運行開發者創建多個Queue，比如創建一個Graphics Queue和一個Compute Queue，在渲染的同時做一些通用計算任務，也就是所謂的asynccompute。

創建CmdPool，Cmd，F(xiàn)ence，Semaphore

添加全局變量：

const uint32_t gImageCount = 3;

CmdPool* pCmdPools[gImageCount] = { nullptr };
Cmd* ? ? pCmds[gImageCount] = { nullptr };

Fence* ? ? ? ?pRenderCompleteFences[gImageCount] = { nullptr };
Semaphore* ? ?pImageAcquiredSemaphore = nullptr;
Semaphore* ? ?pRenderCompleteSemaphores[gImageCount] = { nullptr };

在Init函數中添加：

在Exit函數中添加：

Cmd就是驅動中的command buffer，實際渲染時，可能要經常創建和銷毀command buffer，因此設計了CmdPool，使用內存池來循環使用Cmd buffer。CmdPool/Fence/Semaphore的數量要大于等于交換鏈緩沖數量，保證資源沒有沖突。

Fence和Semaphore則是用來控制狀態同步的重要方式

• fence：Fence提供了一種粗粒度的，從Device向Host單向傳遞信息的機制。在Queue submit的時候，可以附加帶上一個Fence對象。之后Host就可以使用這個對象來查詢之前提交的狀態了

• Semaphore：Semaphore用以同步不同的queue之間，或者同一個queue不同的submission之間的執行順序。Semaphore只在Device上生效。也因此不同于fence，沒有重置或者等待semaphore的api

創建Shader，VertexBuffer，RootSignature

添加全局變量：

Shader* ? pTriangleShader = nullptr;
Buffer* ? pTriangleVertexBuffer = nullptr;

RootSignature* pRootSignature = nullptr;

shader

在Init函數中添加：

在Exit函數中添加：removeShader(pRenderer, pTriangleShader);

vertex shader

pixel shader

shader文件拷貝到<exe目錄>/shader/dx下

RootSignature

在Init函數中添加：

在Exit函數中添加：removeRootSignature(pRenderer, pRootSignature);

RootSignature是DX中的概念，用來告訴GPU該如何解析CPU傳過來的buffer

等價于vulkan中的VkDescriptorSetLayout

VertexBuffer

在Init函數中添加：

在Exit函數中添加：?removeResource(pTriangleVertexBuffer);

創建SwapChain

添加全局變量：SwapChain* ? ?pSwapChain = nullptr;

新建一個函數?addSwapChain ：

在Load函數中添加：

在Unload函數中添加：removeSwapChain(pRenderer, pSwapChain);

注意，這次是Load和Unload函數

在Unload和Exit函數的第一行添加：waitQueueIdle(pGraphicsQueue);

SwapChain就是管理前后緩沖的對象。opengl的話，只需要調用 EGL/WGL/GLX...?提供的 swapBuffer 接口即可，但是在vulkan/dx12上，交換鏈的控制也轉交給了開發者。

創建Pipeline

添加全局變量：?Pipeline* pTrianglePipeline = nullptr;

在Load函數中添加：

在Unload函數中添加：removePipeline(pRenderer, pTrianglePipeline);

pipeline估計有dx使用經驗的同學會比較熟悉，但是只有openGL經驗的話可能就比較陌生了

Draw Triangle

經過了漫長的準備工作，終于到了繪制階段了。

添加全局變量：uint32_t gFrameIndex = 0;

并在Draw函數中添加：gFrameIndex = (gFrameIndex + 1) % gImageCount;

整個程序并不需要在Update函數中實現功能

首先使用acquiescenceNextImage，獲取backbuffer的RT

等待上一幀完成

Record command buffer

command buffer的內容在beginCmd和engCmd之間，可以分成bind RT，clear，draw triangle

接下來向Graphics queue提交剛剛生成的command buffer

queueSubmit會等acquireNextImage發出pImageAcquiredSemaphore信號后開始執行，在queueSubmit運行完成后，會發出renderCompleteSemaphore和renderCompleteFence信號

最后是present

present等待queueSubmit完成后發出的renderCompleteSemaphore信號

在OpenGL中，submit和present都在swapbuffer的過程中由驅動隱式完成

現在，點擊運行，就可以看到你的第一個三角形
