不管是男生還是女生，小時候肯定都玩過各種各樣的槍?zhuān)贿^(guò)女生可能玩過的比較少哈哈哈。但是作為童年的回憶，大家肯定是對這種玩具槍都是有印象的。

今天咱們就來回憶童年，這個玩具咱們用UG給他畫出來，只是個玩具就不用太追求細節了啊，趕緊來做起來吧！

建模過程：

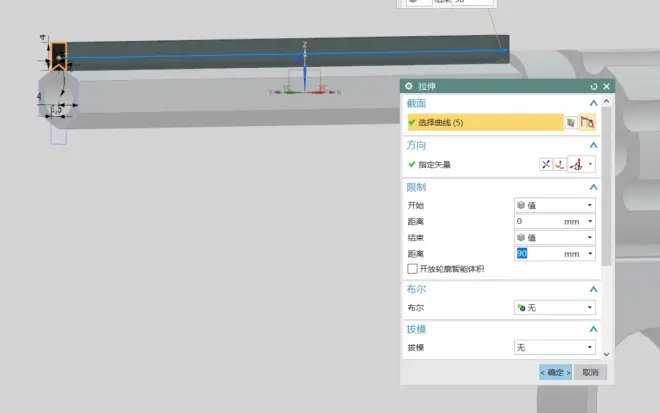

1、打開UG，新建文件，首先繪制一個玩具槍管口的草圖，如圖所示，并拉伸100mm。

2、新建一個基準面，距離玩具槍口后端20mm的樣子，繼續繪制草圖，并拉伸

3、在玩具槍管末端的地方繼續繪制草圖，這做的是玩具槍的輪盤部分，草圖畫好后還是拉伸。

4、接著就是繪制玩具槍的槍身部分啦，大家可以參照一下圖中的輪廓尺寸，完成草圖后對它進行對稱拉伸。

5、接著再做出一些細節的部分，運用的命令還是拉伸。

6、運用鏡像命令，把一些特征給做出來， 然后再把槍管上瞄準的小玩意給拉伸出來。有小伙伴知道這個東西叫什么嗎？

7、再拉伸加厚一下玩具槍的槍柄部分。

8、最后把扳機的草圖畫好，并且拉伸出來就好了啊

9、最后，再給它稍微處理一下，給它倒倒圓角讓他的樣子美觀一些。

那這樣的一個小時候的廉價玩具槍就做好了啊，運用的都是簡單基礎的命令。

是不是特別簡單呢？簡單到有沒有很符合小時候玩具槍的那種廉價感呢？廉價的塑料感以及廉價的造型，但就是這樣一個廉價甚至有點危險的小玩具撐起了咱們小時候快樂的童年。

小伙伴們有沒有學會??？看到很多人在群里面說求槍的模型，玩具槍也是槍啊是吧，一定要遵紀守法哦~
