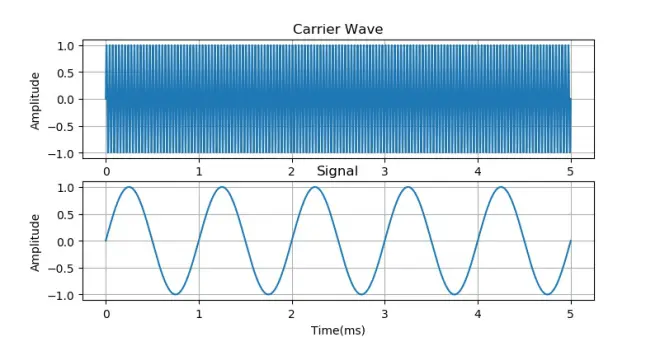

將信號調制在高頻的載波信號上，可以改變信號的頻譜。調制后的信號頻譜將會圍繞的載波頻率形成上邊帶和下邊帶頻譜。下面給出了高頻載波信號和低頻普通信號的波形以及函數表達式。
幅度調制是將低頻信號與載波信號相乘之后的結果。如果信號為交流信號，每一次信號過零點（從負變到正，或者從正變到負）都會引起信號載波的相位反轉180°。信號波形本身也會交替出現在調制波形的上包絡線和下包絡線。
為了使得信號完整的出現在上包絡線（或者下包絡線上）需要保證調制低頻信號幅值始終保持大于零，這一點可以通過在交流信號上疊加一個大的直流常量來實現。此時就形成了常見到的普通調幅波形。而對前面沒有疊加直流常量的幅度調制成為載波抑制的調幅波形。
下面給出了載波抑制的調幅波形和普通的調幅波形。
調幅波既然包括有上包絡線和下包絡線，可否在上下包絡線上同時調制兩個不同的信號，這樣就可以實現同一調幅波同時傳遞兩個信號了。
比如下面給出兩個簡單的低頻信號的數學表達式及其波形。
將上面兩個信號同時調制在高頻載波的上包絡線和下包絡線上。這樣可以通過后期的包絡線檢波，分別解調出兩個信號。
那么下面存在兩個問題：
這個上下包絡線的信號怎么形成的？
它的頻譜是什么？
上面的雙包絡線調制的數學表達式如下面公示所示：
首先通過信號的相加和相加分別獲得兩個交流信號的疊加值和差值。然后將差值信號加上3，再與載波信號相乘。這樣就形成了差值信號的普通調幅波形。然后在與兩個信號的疊加信號相加，就形成了上面的雙包絡新調制的結果。

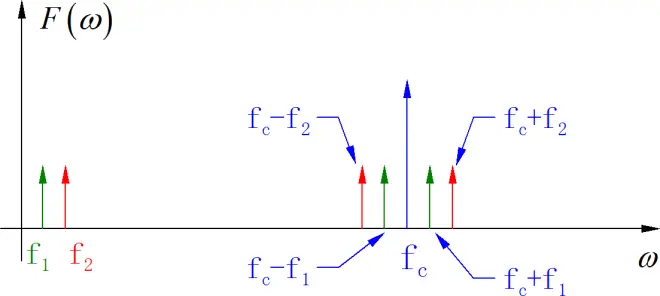

根據前面的分析，這種信號的頻譜實際上包括有三個：
兩個信號疊加后的頻譜，這是低頻信號頻譜；
兩個信號差值的高頻頻譜，搬移到載波頻率附近；
載波頻譜；
如果將上面信號中的載波信號頻譜去掉，即對兩個信號的差值進行載波抑制的幅度調制，然后疊加后的波形如下圖所示：
可以看到此時，兩個信號分別交替出現在載波信號的上包絡線和下包絡線上。這種調制方式實際上就是現在調頻立體聲廣播中雙聲道音頻信號的調制方式。
這種方式的好處就是，直接將接收到的立體聲復合信號進行低通濾波（實際上，不需要進行低通濾波，揚聲器本身就是一個很好的低通濾波器），就可以播放出雙聲道的疊加信號。如果進行立體聲解調，則可以恢復出兩個聲道的信號，則通過一對揚聲器播放立體聲信號。
進行立體聲解調時，需要獲得載波信號。這是通過在信號中增加了一個導頻信號來完成的。導頻信號是載波信號頻率的一半，將它疊加在上面立體聲復合信號中。在接受的時候，通過一個窄帶濾波器可以提取出該信號，經過倍頻之后，便可以用于立體聲的解調了。
下面繪制出疊加有導頻信號的立體聲復合信號。
關于立體聲信號的合成系統框圖如下圖所示：
下面是一段實際音樂中雙聲道的復合波形。其中疊加了導頻信號。
使用MATLAB分析上述波形中10秒中的數據，所得到的頻譜如下圖所示?？梢郧宄目吹皆诹Ⅲw聲復合信號中所包括的信號頻譜分量。
