????????系統芯片中各個模塊之間的連接通訊就通過總線，總線就作為子系統之間共享的通信鏈路?？偩€可以理解為數據傳輸?shù)膮f(xié)議，大家都按照這種協議（AHB、APB、AXI）來傳數據，這樣各個模塊之間就不會出錯，尤其是很多時候別人買你的IP，你要保證人家買過去能用起來，那就需要一個規范來統一標準，我們稱之為總線。

????????總線的優點就是成本低，方便使用。缺點也很明顯，就是會造成性能瓶頸，也正是因為這個所以總線協議一直在更新，到現在的AXI4，讀寫數據通道分開，增加了數據的帶寬。

????????AMBA全稱Advanced Microcontroller Bus Architecture，即片上總線協議標準?。AMBA協議是與工藝無關的，沒有電氣特性，而是一種協議?？偣捕x了三種總線：

????????AHB（Advanced High-performance Bus）

????????ASB（Advanced System Bus）用的很少

????????APB（Advanced Peripheral Bus）

????????AMBA發展歷史：

????????AMBA1.0：ASB和APB

????????AMBA2.0: ? AHB、ASB和APB

????????AMBA3.0：AMBA Advanced eXtensible Interface（AXI）

????????AMBA4.0：....

????? ??

AHB特點：

????????高速總線，高性能。

????????具有兩級流水操作，包括地址周期和數據周期的兩級流水線處理。第一個周期讀地址，第二個周期寫數據，用流水線操作處理，在第二個周期寫數據的同時讀另一個地址，這樣在下一個周期就可以直接寫數據，讀地址寫數據同時進行，這樣兩周期的操作在流水線開始后每周期都能寫一個數據。

? ? ????AHB可以支持多個總線主設備（最多16個）。

????????還支持burst傳輸。就是一次burst傳輸，一次性傳輸一串?dāng)?shù)據，數據長度為burst length。

????????總線帶寬：8、16、32、64、128bits。采用上升沿觸發操作。

APB總線特點：

????????低速總線，低功耗，接口簡單。在bridge中鎖存地址信號和控制信號。適用于多種外設，采用上升沿觸發操作。

AHB組成部分：

????????AHB主設備

????????????????初始化一次讀/寫操作。某一時刻只允許一個主設備使用總線。比如CPU、DMA、DSP、LCDC等。

????????AHB從設備

????????????????響應一次讀/寫操作。通過地址映射來選擇使用哪一個從設備。外部存儲器控制EMI、APB bridge等。

????????AHB仲裁器（arbiter）

????????????????因為總線上只允許一個master訪問，所以在多個master同時申請總線的時候就會引起沖突，這就需要仲裁器來選擇給哪個master總線的控制權。但是在AMBA協議中沒有定義仲裁算法，所以具體分配可以自己定制，循環優先也好、設定優先級也好，都可以自己定制。

????????AHB譯碼器（decoder）

????????????????通過地址譯碼來決定哪一個從設備。它必須知道地址map信息，知道后就會分析總線上的address是什么值，落在那個slave的區域，就會把對應slave的HSEL信號拉高。而作為slave而言，他就看自己的HSEL信號是否被譯碼器拉高來判斷自己是否要工作。

APB組成部分：

????????AHB2APB Bridge

????????????????可以鎖存所有地址、數據和信號。進行二級譯碼來產生APB從設備選擇信號，APB有一個地址空間比如0x5000_0000~0x6fff_ffff，其中又分為很多小的APB地址，比如APB1~APB5，當AHB總線上地址落在0x5000_0000~0x6fff_ffff時，代表這塊APB被選中，選中之后就會通過二級譯碼來判斷具體是落在那個APB塊兒上。

????????????????APB總線上的所有其他模塊都是APB從設備。

????????拿一個CPU控制DMA的過程舉例說明設備之間的通信：

????????DMA在系統中主要起一個數據搬運的作用，它可以代替CPU做數據遷移。DMA有自己的地址空間，表格中的Address為偏移地址offset，從DMA基地址開始的一些寄存器保存的一般為狀態，稱為狀態寄存器。CPU控制DMA搬移數據，先從DMA中讀DMA的Status，如果讀取DMA是ready狀態，那么就可以給DMA寫的0x00地址給1，然后告訴DMA數據搬運的起始地址（Source address)? 和目的地址（Destination address），然后還要告訴DMA搬運數據的個數size。之后就可以把搬運數據的工作交給DMA，然后自己騰出手來去做別的事。CPU控制DMA做數據搬運主要可以分為以下幾個步驟：

????????step1:CPU設置(source address)、(destination address) 、（size）

????????step2:啟動DMA

????????step3:DMA把數據從memory1傳輸?shù)絤emory2

????????step4:DMA向CPU發起中斷請求

????????step5:CPU檢查DMA的狀態

AMBA總線的互連

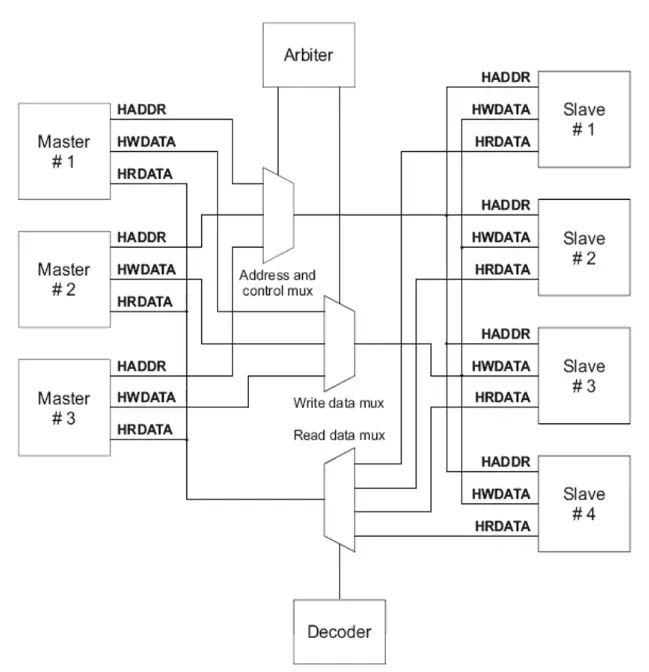

????????Arbiter控制mux選擇哪個master有效。選中了master之后，HADDR會被送進Decoder判斷選中的是那個slave，然后把對應slave的HSEL信號拉高表示slave工作，接著讀入地址和數據信號，這里其他的slave其實也能看到數據和地址信號，但是因為他們的HSEL信號沒被拉高，所以不會工作。

????????master和slave中還有一對常用的master和slave，就是default master和default slave。當沒有master在工作的時候，就選擇default master來控制總線，這個master可以直接訪問總線而不需要兩個仲裁周期的時間，他是最常用的master。當沒有slave被控制的時候就選擇 default slave 來被控制。

AHB信號

????????這里的信號都是H打頭，因為是AHP總線的信號，如果是APB的話，就會是P打頭。HRESETn表示低電平有效的復位。HADDR[31:0]是32位系統地址總線。HWDATA[31:0] 寫數據總線，從主設備寫到從設備。HRDATA[31:0]讀數據總線，從從設備讀到主設備.

????????HTRANS是指當前傳輸?shù)臓顟B(tài)，分為IDLE、BUSY、NONSEQ和SEQ。00：IDLE，主設備占據總線，但沒進行傳輸，兩次burst中間主設備沒準備好的話發IDLE。01：BUSY，主設備占用總線，但是在burst傳輸過程中還沒有準備好進行下一次傳輸，一次burst傳輸中間主設備發BUSY。10：NONSEQ，表明一次單個數據的傳輸，或者一次burst傳輸?shù)牡谝粋€數據，地址和控制信號與上一次傳輸無關。11：SEQ，表明burst傳輸接下來的數據，地址和上一次傳輸?shù)牡刂肥窍嚓P(guān)的。

HWRITE信號表示讀寫狀態，HWRITE=1時表示寫，=0時表示讀狀態。HSIZE指BUS的寬度當前傳輸大小，HSIZE=000時 為8bit，HSIZE=001時為16bit，HSIZE=010時為32bit，以此類推。HBURST指傳輸?shù)腷urst類型，總共有8個類型：SINGLE、INCR、WRAP[4|8|16]、INCR[4|8|16]。HSELx用來選擇slave。HRESP是從設備發給主設備的總線傳輸狀態，有四種狀態：ERROR、OKAY、SPLIT和RETRY，RETRY和SPLIT有區別。RETRY不影響被拒絕的master 的優先級，但是如果用SPLIT拒絕了當前的master，arbiter會把當前被拒絕的master優先級降低。HREADY 為高：從設備指出傳輸結束；為低：從設備需要延長傳輸周期。

一次無需等待的AHB傳輸

????????

??????寫操作，HADDR就是寫地址，把HWDATA信號寫入，如果是讀，HADDR就是讀地址，采HRDATA信號讀出數據。

????????如果slave沒有準備好接受信號，那么傳輸?shù)臄?shù)據就會被延長直到HREADY被拉高。但是master不會一直無限等slave，最多等16個周期，slave在HRESP信號里返回RETRY。

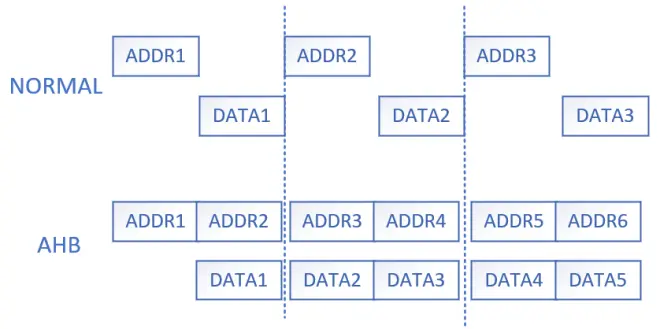

但是上面這種傳輸速度不夠快，所以AHB采用的實際上是pipeline結構的數據傳輸，如下圖

????????這樣一次傳輸一個地址，傳輸一個數據，那么每來一次傳輸，都要decode一次，效率很低，提高傳輸效率的方法就是burst傳輸，每一次burst傳輸只需要decode一次，提高數據傳輸效率。

????????
